一體式直流伺服電機驅動
規格書說明書
請在使用產品前仔細閱讀產品手冊
一 產品概述

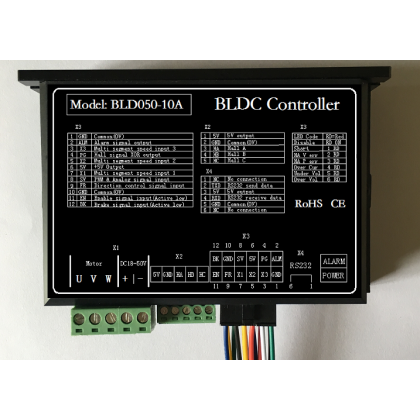

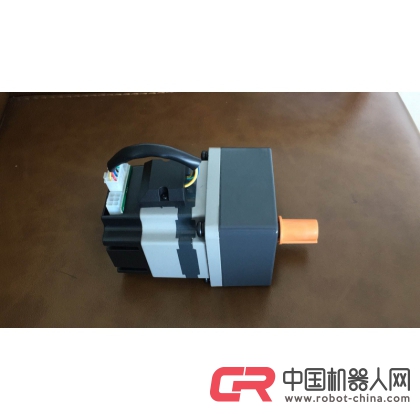

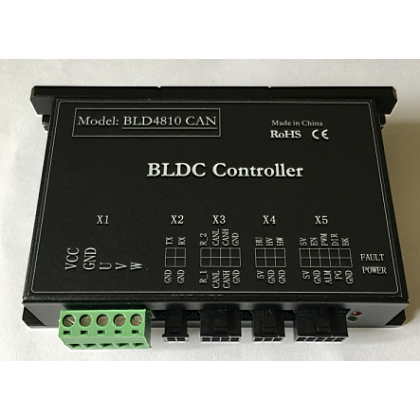

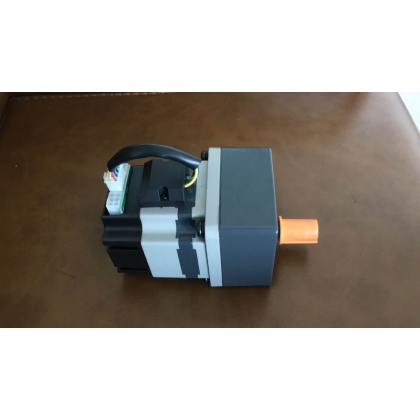

一體直流無刷伺服電機驅動，編碼器選AMS5047P高速旋轉位置傳感器，分辨率可達4000脈沖/圈，驅動器所有參數均由專用上位機軟件調試和修改，調試步驟簡單易懂直觀。驅動器多種控制模式（RS422/RS485/CAN通訊控制），通訊波特率可設，最高可達2M
二 驅動器參數指標
|
參數指標 |
數值 |
|
額定輸入電壓 Vcc |
12~60VDC |
|
最大瞬時輸出電流 |
20A |
|
最大持續電流 |
10A |
|
內部 PWM 頻率 |
20KHz/50KHz* |
|
電流環頻率 |
20KHz/50KHz* |
|
速度環頻率 |
1KHz |
|
位置環頻率 |
1KHz |
|
編碼器輸入頻率 |
40KHz** |
三 驅動器接口
|
端口 |
性質 |
描述 |
|
J1 電源 |
輸入 |
電源輸入接口。2Pin. |
|
J2 電機 |
輸出 |
電機驅動線接口。3Pin. |
|
J3 通信 |
輸入/輸出 |
RS422/CAN 接口。 |
接口詳細說明
J1 電源接口
|
端口 |
名稱 |
描述 |
|
1/3 |
VCC |
12~60VDC 正極輸入 |
|
2/4 |
GND |
電源負極輸入 |
J2 電機接口
|
端口 |
名稱 |
描述 |
|
1 |
U |
電機U相 |
|
2 |
V |
電機V相 |
|
3 |
W |
電機W相 |
|
4 |
GND |
地 |
|
5 |
HV |
霍爾傳感器HV |
|
6 |
HW |
霍爾傳感器HW |
|
7 |
HU |
霍爾傳感器HU |
|
8 |
5V |
5V 輸出（輸出電流<200mA） |
J3 串口信號
|
端口 |
名稱 |
描述 |
|
1 |
VCC |
和電源輸入端相連 |
|
2 |
RXD- |
RS422輸出- |
|
3 |
CANL |
CAN通信L |
|
4 |
RXD+ |
RS422輸出+ |
|
5 |
CANH |
CAN通信H |
|
6 |
TXD- |
RS422輸入- |
|
7 |
GND |
地 |
|
8 |
TXD+ |
RS422輸入+ |
輸入信號幅度應嚴格遵守 RS422 規范。
RS485接線：RXD+和TXD+短接 對應485A
RXD-和TXD-短接 對應485B
四 LED燈說明
黃色燈為電源燈，接入電源后黃色等應當亮起，否則應檢查電源接線和設備是否故障。設備啟動時，紅綠 LED 會同時快速閃爍一秒鐘。
|
綠色 LED |
紅色 LED |
含義 |
|
閃爍 |
熄滅 |
驅動器上電，處于“未使能”狀態 |
|
常亮 |
熄滅 |
驅動器處于“操作使能”狀態 |
|
熄滅 |
亮起 |
驅動器處于“錯誤”狀態 |
