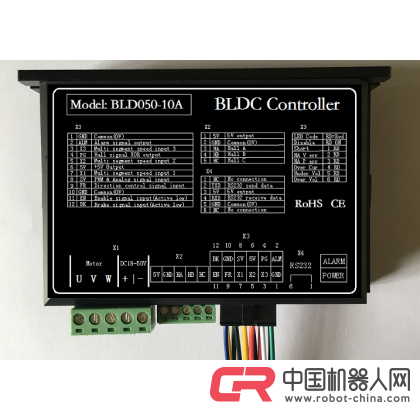

直流無刷驅動器BLD050-10A

用戶手冊



BLD050-10A是基于先進的DSP控制芯片與獨特的控制電路結合一起所研發的一款數字式智能直流無刷驅動器。全數字式設計使其擁有靈活多樣的輸入控制方式、極高的調速比和低噪音，完善的軟硬件保護功能。驅動器可通過RS232串口與計算機相連，配置無刷驅動器調試軟件，實現PID參數在線調整，保護參數，電機參數，加減速時間，控制方式等參數的設置，軟件可監測當前電機速度，電流，警告狀態等。

1.1   性能特點

◆ 速度PID閉環控制，低速轉矩大；

◆ 調速范圍0~20000RPM；3

◆ 運行加減速時間可由軟件設定，實現平滑柔和運行；

◆ 驅動器自身功耗小，效率高，溫升低，因此產品體積小，易安裝；

◆ 多種控制模式：PWM控制、模擬量控制、多段速度，控制方式由配置軟件設定；

◆ 多種完善的保護功能；

◆ 智能型通用無刷驅動器，根據不同電機設置不同參數，如霍爾電氣角度和電機極對數；



1.2   電氣特性

型號		BLD050-10A
工作電壓		18~50VDC
電流		連續電流10A，峰值20A
電機霍爾類型		60度，300度，120度，240度
工作模式		霍爾速度閉環
控制方式		0-5V 模擬量控制 0-100%PWM占空比控制（PWM頻率1KZ-20KHZ） 內部多段速度設定
調速范圍		0-20000RPM
加速度時間常數		根據軟件任意設定
冷卻方式		自然風冷
保護功能		短路：當異常電流大于50A時，產生短路保護 過流：當電流大于驅動器工作電流設置值，并持續設定時間后產生過流保護 過壓：當工作電壓大于70V時產生過壓保護 欠壓：當工作電壓小于18V時產生欠壓保護 霍爾異常：包括相位異常
使用環境	場合	避免金屬粉塵、油霧、腐蝕性氣體
	溫度	-20℃~50℃
	濕度	<80%RH，無凝露未結霜
	防護等級	IP21

1.3   應用領域

AGV行業，機器人行業，各種小型自動化設備和儀器，如自動門控制、送風設備、醫療泵、自動閘、自動裝配設備等。

2、使用指導

2.1 安全事項

● 驅動器必須由專業技術人員進行安裝與操作

● 驅動器輸入工作電壓必須符合技術要求

● 驅動器必須在斷電3分鐘后，才能再次進行接線與安裝

● 通電前必須確保電源線、電機線、信號線的正確性與牢固性

● 避免強磁干擾

2.2 連線注意事項

● 信號線和電機線必須帶屏蔽，分別走線，保持10CM以上的距離，距離越大，干擾越小

● 嚴禁帶電拔插端子，容易損壞驅動器

2.3 安裝環境

● 避免將驅動器安裝在其他發熱設備旁

● 避免在金屬粉塵、油霧、腐蝕性氣體及強震場合使用

3、接口介紹

3.1 驅動器所有接口示意圖

3.2 控制信號輸入輸出端

3.2.1 引腳列表

端子引腳號	引腳名	定義說明
1	GND	信號地
2	ALM	報警輸出
3	X3	多段速度輸入3
4	PG	霍爾信號異或輸出（用于計算當前電機速度）
5	X3	多段速度輸入2
6	5V	5V電源輸出
7	X1	多段速度輸入1
8	SV	模擬信號輸入
9	FR	方向控制信號
10	GND	信號地
11	EN	使能信號，低電平有效
12	BK	剎車信號，低電平有效

3.2.2 引腳對應的電路

輸入信號X1，X2，X3，EN，F(xiàn)R，BK對應的內部電路

TO內部電路

輸出信號PG，ALM對應的內部電路

3.3 霍爾信號接口



2	RXD	數據接收
4	TXD	數據發送
5	GND	信號地















3.6 典型接線示意圖

4、控制接口詳細功能說明

4.1 模擬量/PWM 輸入端子SV

SV用于模擬量輸入或者PWM輸入，當在BLDC_Motion 軟件輸入設置為模擬量或者PWM方式時，該端口輸入的量作為速度的給定值，詳細說明及接線圖如下：

4.1.1 可調電阻調節模擬輸入電機運行

電位器阻值選在5K-10K之間，在接分壓電阻時，應先確認好電阻兩端及中間抽頭再連接，錯誤的接法可能使5V電源短路導致驅動器損壞。











4.1.2 外部0-10V模擬量輸入

當SV連接外部模擬量輸入時，當模擬電壓大于5V時應采用分壓電阻分壓，如PLC 0-10V模擬量輸入。

4.1.3 SV用做PWM輸入端

當SV用于PWM輸入時，其輸入量是開關量，應滿足5V電平要求，PWM頻率應在1KHz-10KHz之間，頻率低則PWM精度高，建議用2KHz。

4.2 FR正反轉方向控制端子

FR端子用于控制電機轉動方向。FR端子不同電平切換時會根據加減速時間設定值，先減速到0，然后切換電機方向，再?gòu)?速加速到給定值。如果電機拖動的負載慣量大，應適當加大加減速時間，否則在切換方向時會有過流或者過壓的情況。

4.3 EN驅動器使能端子

EN腳為驅動器使能端，只有在EN腳與GND接通時其他操作才被允許。

4.4 BK剎車控制端子

BK腳與GND接通，使電機三相線處于短路狀態，使電機處于制動狀態。如果電機處于高速或者負載慣量較大時，剎車對電氣和機械裝置沖擊、損壞大，應該把速度降到低速再進行剎車。

4.5 X1，X2，X3多段速度控制端子

在配置調試軟件中可以設置為多段速控制方式，多段速模式有兩種，分別為模式1和模式2，模式1為譯碼方式，模式2為位選方式。

X1，X2，X3與GND的斷開與導通可以組合成8種不同的狀態，對應8段不同的速度，每段的速度可以通過配置軟件設置。

X1-GND	X2-GND	X3-GND	速度段	速度值
閉合	閉合	閉合	速度段0	可設
閉合	閉合	斷開	速度段1	可設
閉合	斷開	閉合	速度段2	可設
閉合	斷開	斷開	速度段3	可設
斷開	閉合	斷開	速度段4	可設
斷開	閉合	斷開	速度段5	可設
斷開	斷開	閉合	速度段6	可設
斷開	斷開	斷開	速度段7	可設

4.6 ALM報警輸出端子

ALM信號輸出是三極管開漏輸出，當驅動器發生短路，過流，過壓，欠壓，霍爾信號異常時，ALM輸出低電平。

4.7 PG霍爾信號輸出端子

PG信號是用于計算電機速度的脈沖信號，PG信號為開漏輸出，測試時應在加一個2K-10K的上拉電阻。

電機一個電氣周期輸出三個脈沖，機械周期=電周期*極對數，例如2對極電機，一轉輸出6個脈沖，4對極電機一轉輸出12個脈沖，電機轉速與PG端子脈沖頻率的關系是：

電機轉速（RPM）=20*PG信號脈沖頻率（Hz）/電機極對數

5、常見問題

1、EN使能后，電機轉速不受控制，飛轉

解決方法：先確認霍爾信號線，電機相線接線是否正確，正確的話，應該在BLDC_Motion配置軟件中修改霍爾角度，如當前是60°則更改為300°，120°則更改為240°。

2、 EN使能后，電機振動，或者不轉，幾秒后出現過流保護

解決方法：這種情況一般是霍爾信號線或者電機相序錯誤，若電機相序UVW與霍爾順序未知，可以通過試湊法，即保持電機相線不變，改變霍爾ABC的接線順序，總能找到一組正常運行，如果此時電機飛轉，則在配置軟件中改變霍爾電氣角度即可。

3、 EN使能后，電機轉過一個角度后出現霍爾信號異常

解決方法：這種情況一般是霍爾信號出現問題，先確認霍爾接線是否牢固，如果接線沒問題，那有可能是電機霍爾虛焊或者霍爾損壞，建議換個電機試試。

6、安裝尺寸

7、故障診斷與排除

驅動器上有兩個LED指示燈，綠色LED燈為電源指示燈，紅色LED燈為ALM錯誤指示燈，驅動器上電正常是只有綠色LED燈亮，如綠色LED燈不亮，請檢查電源線是否接對或者牢固。

紅色LED指示燈通過不同的閃爍次數可指示出不同的狀態，具體如下表所示：

LED燈狀態	故障說明
一直亮	軟件禁能或者外部未使能
隔一秒，閃爍1次	短路保護
隔一秒，連續閃爍2次	霍爾值異常
隔一秒，連續閃爍3次	霍爾相位異常
隔一秒，連續閃爍4次	過流
隔一秒，連續閃爍5次	母線電壓過低
隔一秒，連續閃爍6次	母線電壓過高
