比爾德滑環-工業機器人導電環滑環

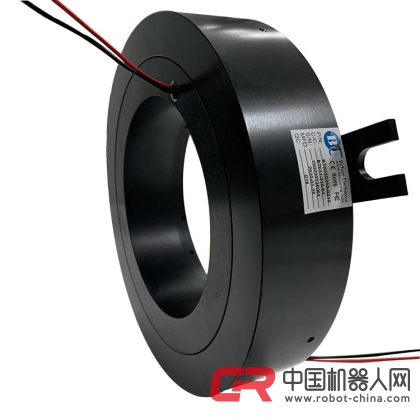

比爾德工業機器人滑環,內徑150mm,外徑250mm采用高性能滑環材料（貴金屬刷絲+氧化鋁合金外殼+精選轉軸灌封膠）,引進德系-組裝灌封工藝，我司生產設計的電氣滑環在高轉速、高溫的惡劣測量環境下,信號傳輸質量可靠、壽命長達1億2千萬轉；客戶設備的線纜可通過臺面底部安裝的旋轉滑環來連接,當電刷沿滑環滑動時,即可實現旋轉部分與靜止部分,360°旋轉傳輸電力與信號；

產品參數PRODUCT PARAMETERS

電氣技術指標Electrical Data
通路數	1-200路
額定電壓Rated Voltage	240v,380v,600v或更高可選
額定電流Rated Current	每環2A,5A,10A,15A,20A或更高
絕緣電阻Insulation Resistance	≥1000MΩ@500 VDC
絕緣強度Dielectric Strength	1000VAC@50Hz 60s
動態電阻Electrical Noise	≤7 mΩ
機械技術指標Mechanical Data
過孔直徑Inner Diameter	150mm或其他
額定轉速Rated Speed	0-500轉/分鐘
防護等級IP Grade	IP54,IP56(或更高)
力矩Torque	≤9.25g·m
導線規格Lead Size	22AWG,17AWG,14AWG UL,鐵氟龍高溫線
殼體材料Housing Material	鋁合金或工程塑料
接觸材料Contact Material	貴金屬(金、銀)
環境性能 Environmental Performance
工作溫度Working Temperature	-40℃~+100℃
工作濕度Operating Temperature	60%RH或更高
認證 Certified	CE,RoHS ,FCC,SGS

產品圖紙Product introduction

技術特點Technical characteristics

?支持360度不間斷持續無限制旋轉傳輸功率及信號

?適用于任何行業旋轉軸小于150mm的旋轉設備

?大孔徑大尺寸設計，電流及其它信號可兼容傳輸

?鋁合金外殼，黑色氧化處理，其它顏色氧化可選

?采用堅固耐用鋁合金外殼，防水防塵抗氧化抗腐蝕性

?滑環金屬刷絲數量多、排列位置精度高、間距小

?低摩擦削，低力矩，低電噪音，低接觸電阻

?安裝方式設計可靈活選擇有無止轉片

典型應用Typical application

比爾德滑環廣泛運用于 工業機器人、農業機器人、電焊機器人、碼垛機器人、搬運機器人、裝配機器人等需要360度旋轉傳輸電力信號設備
