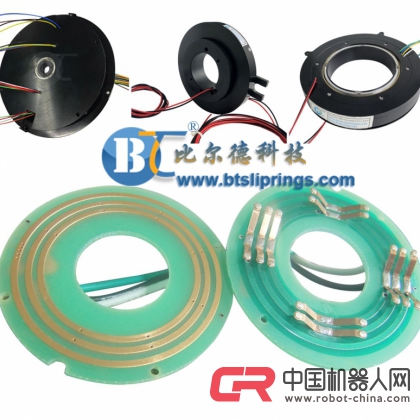

外形扁平、類似盤狀，稱之為盤式導電滑環、盤式集電環或餅式滑環。專門為在垂直方向有高度限制的旋轉系統而設計。采用先進纖刷技術以及貴金屬接觸材料，轉子部分由一圈圈的同心圓環組成，具有高穩定性，高可靠性等特點性；比爾德可為您的設備在旋轉平臺與靜止平臺之間傳輸電流、信號的精密設備提供有效的解決方案。典型應用：旋轉門、游樂設施、灌裝機、安檢設備，工業自動化系統、醫用CT、醫療儀器設備等任何需要360°旋轉導電或傳輸各種控制信號的裝置。比爾德BTP系列盤式滑環標準品外，我們還提供各種特殊要求的盤式滑環定制，具體情況可隨時向比爾德工作人員咨詢18129863629！
產品基本參數
| 電氣技術指標Electrical Data |
| 通路數 |
標準1-24路 |
| 額定電壓Rated Voltage |
240v,380v,600v或更高可選 |
| 額定電流Rated Current |
每環5A,10A,15A,20A或更高可選 |
| 絕緣電阻Insulation Resistance |
≥1000MΩ@500 VDC |
| 絕緣強度Dielectric Strength |
1000VAC@50Hz 60s |
| 動態電阻Electrical Noise |
≤7 mΩ |
| 機械技術指標Mechanical Data |
| 過孔直徑Inner Diameter |
70mm |
| 額定轉速Rated Speed |
≤100轉/分鐘 |
| 防護等級IP Grade |
IP54(可選IP68) |
| 力矩Torque |
≤9.25g·m |
| 導線規格Lead Size |
22AWG,17AWG,14AWG UL,鐵氟龍高溫線 |
| 殼體材料Housing Material |
鋁合金或工程塑料 |
| 接觸材料Contact Material |
貴金屬(金、銀) |
| 環境性能 Environmental Performance |
| 工作溫度Working Temperature |
-40℃~+80℃ |
| 工作濕度Operating Temperature |
60%RH或更高 |
| 認證 Certified |
CE,RoHS ,FCC,SGS |
BTP070-0605產品圖紙
產品技術特點
360度無限制旋轉，動力及信號混走；
盤式滑環厚度小,節省空間, 橫向空間不受限制；
彈片觸點采用貴金屬,抗干擾設計,信號傳輸穩定可靠；
超長使用壽命,免維護,安裝便捷,無需潤滑劑；
采用堅固的鋁合金外殼設計,耐高溫電纜；
可傳輸以太網,USB, RS, Canbus, Decive net, CC-
link, FireWire,伺服電機信號,編碼器信號,應變片,熱電偶等信號
典型運用
旋轉門，旋轉平臺，測試設備等領域
工業自動化設備，焊接機器人，旋轉傳感器等領域
醫療儀器設備，醫用CT,制藥設備，送藥設備等領域；
安檢設備，展臺設備等領域，
雷達系統，天線系統等領域；
機床轉臺，自動化轉臺，軍用坦克等領域
可選項
轉速
出線方向
路數
導線長度
殼體材料
軍用級別
端子類型
電流、電壓
內徑、外徑、長度
專用屏蔽導線
工作溫度（-60℃~+230℃）
氣壓/液壓 混合
特殊環境定制（防震、高溫）
安裝方式（可選法蘭安裝）
防護等級可選 IP51~IP68
信號及電源可單獨混合傳輸
以上所提到的均可進行非標定制，如果沒有合適的標準產品，可根據您的要求定制
