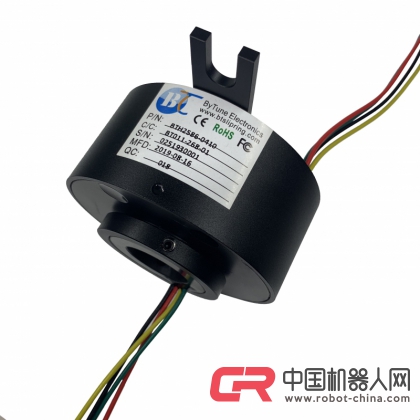

比爾德過孔導電滑環，設計有專為液壓或氣壓傳動軸安裝的中心過孔，采用纖刷技術，每路多觸點接觸，保證低摩擦力、低磨損、低接觸電阻、信號穩定可靠；360度無限制旋轉傳輸動力及數據信號，滑環品種齊全涵蓋各個領域，全面滿足您的不同傳動需求。比爾德BTH系列過孔導滑環采用先進的纖刷技術、密封球軸承結構，轉子和定子與軸承精確對準，運轉平滑可靠；每路多觸點接觸、信號穩定可靠；中心過孔直徑從3mm-1000mm可選, 轉速從300rpm-10000rpm, 完全滿足360°連續旋轉傳輸動力、數據信號及流體介質混合傳輸。

產品基本參數

電氣技術指標Electrical Data
通路數Circuits	標準1-24路（其它路數可具體定制）
額定電壓Rated Voltage	240v,380v,600v或更高可選
額定電流Rated Current	每環5A,10A,15A,20A或更高
絕緣電阻Insulation Resistance	≥1000MΩ@500 VDC
絕緣強度Dielectric Strength	1000VAC@50Hz 60s
動態電阻Electrical Noise	≤7 mΩ
機械技術指標Mechanical Data
過孔直徑Inner Diameter	25.4mm
額定轉速Rated Speed	1000轉/分鐘
防護等級IP Grade	IP54(可選IP68)
力矩Torque	≤9.25g·m
導線規格Lead Size	22AWG,17AWG,14AWG UL,鐵氟龍高溫線
殼體材料Housing Material	鋁合金或工程塑料
接觸材料Contact Material	貴金屬(金、銀)
環境性能 Environmental Performance
工作溫度Working Temperature	-40℃~+80℃
工作濕度Operating Temperature	60%RH或更高
認證 Certified	CE,RoHS ,FCC,SGS

BTH2586產品圖紙

產品技術特點
360度無限制旋轉；
環道 “多”點式接觸，信號傳輸穩定可靠；
采用貴金屬接觸；耐磨保證超長工作壽命—億多轉；
免維護,安裝便捷，無需潤滑劑；
密封球軸承結構，轉子和定子與軸承精確對準，運轉平滑可靠；
低摩擦削，低力矩，低電噪音，低接觸電阻；
高速(10000 Rpm)，高電壓，高保護等級，高速數據傳輸，高可靠性，高產品精度；
可傳輸以太網,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服電機信號,編碼器信號,應變片,熱電偶等信號。

典型運用
風力發電設備、雷達等；
工業機械-加工中心、旋轉工作臺等；
起重設備塔樓、卷線輪、測試設備等；
包裝機械、貨盤機、數控機床等；
轉臺式傳感器、應急照明燈等；
娛樂機械設備、旋轉門等；
焊接機器人、拋光打磨機器人、噴涂線機器人、搬運機器人、裝配機器人等

定制可選項

過孔導電滑環額定電流

電壓

更高轉速

更寬的工作溫度

路數

殼體材料

外型尺寸

專用屏蔽導線

導線出口方向

導線長度

端子類型

安裝方式（可選法蘭安裝）

氣壓/液壓 混合

特殊環境定制（防震、高溫）

防護等級可選 IP51~IP68

歡迎了解比爾德更多過孔滑環產品www.btsliprings.com!比爾德科技是深圳一家擁有20多年的滑環設計與生產的資深生產商，不僅標準品品類型號齊全，更有定制服務滿足您的特殊運用項目要求！具體定制可聯系比爾德銷售經理程經理18129863629！歡迎致電或加微信！
