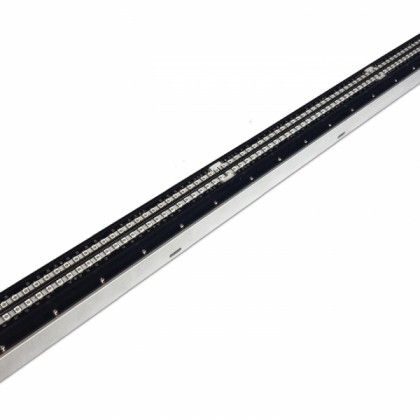

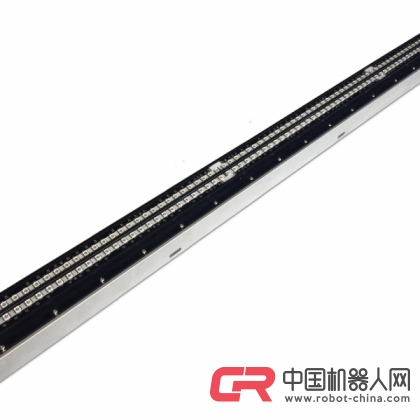

ZKCP658B-1200平場相機是一種線性掃描相機，原理是逐行掃描步進成一幅完整的圖像。相機采用CIS技術，具有幅度寬(最高可達10m)、分辨率高（最高可達1200DPI）、掃描和傳輸速度快的特點。其內部自帶光源，自動校準亮度無需調光。超大幅面可多次掃描，軟件自動拼圖，節省人工。因其特有的寬幅面和高精度等特點，作為工業檢測設備的模塊可實現視覺引導、尺寸測量、外觀檢測、圖像識別等功能。

基本原理：

ZKCP658B-1200平場相機采用CIS光電傳感器，采用一列內置的LED發光二極管照明，直接接觸在原稿表面讀取圖像數據。相比于CCD，采用CIS傳感器的平場相機具有以下優勢：光源亮度好、失真度小、生產成本低、功耗小、體積小、重量輕、故障率低且易于維修，與CCD掃描儀比起來更加抗震，對運輸和使用環境的要求不是非常嚴格。

1 產品優勢

v l高速圖像采集系統，標準Camera Link Medium 模式數據通信接口，配備性能不低DALSA_Xcelera-CL_PX4_Dual 的采集卡，掃描速度可達108μs/line。

v l定制型寬幅CIS，極大降低多條CIS拼接的機械設計難度及誤差，專業廠家定制的940mm 有效掃描寬度單根寬幅面CIS 圖像傳感器，有效降低了A4/A3 幅面CIS多條拼接引入的機械設計難度，無需軟件拼接及定期拼接調校。

v   高分辨率，多精度模式灰度掃描，1200DPI最高光學分辨率，兼容600、300DPI精度模式。

v   高工作距離成像，避免硬質掃描對象接觸式掃描可能的機械磨損，相比通用掃描儀類產品1mm 工作距離CIS 模組，相機玻璃表面到工作臺的距離為15±0.5mm（工作距離14.3±0.5mm）。高工作距離適用于需要非接觸式成像的應用場景。

v   封閉式防塵結構設計，優質合金材料機械結構，特殊的氧化工藝、封閉式結構設計，保證了機械結構的強度、寬幅面裝配精度、耐磨性和抗污染能力。

2 技術參數

掃描特性參數列表：
