1 應用領域

龍門式影像測量儀可廣泛應用于模具及精密機械制造行業如數控刀片、沖壓件、粉末金屬、精密機加件等，電子制造業如觸摸屏、手機電腦主板、電池、連接器等，特殊材料行業如磁性材料、陶瓷基片等。

主要實現產品的2D水平圓測量、矩形測量、線測量、距離測量，3D球測量、圓筒測量、平面測量、曲面測量等，公差分析包括形狀公差分析、位置公差分析、尺寸公差分析等。

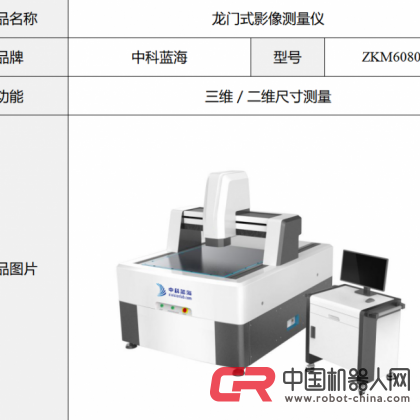

    2 產品簡介

龍門式測量儀是在數字化影像測量儀(又名CNC影像儀)基礎上發展起來的人工智能型現代光學非接觸測量儀器。它利用光學顯微鏡對待測物體進行自由倍率的放大成像，經過CCD攝像系統，將放大后的被測物體影像傳輸?shù)脚c儀器相連接的計算機，用以高效檢測各種復雜工件的幾何數據。

龍門式測量儀是集光學、精密機械、電子、計算機于一體的精密高效測量儀器。它是一種由高分辨率CCD彩色攝像機、連續變倍物鏡、電腦、精密光學尺、高精度工作臺與測量軟件等組成的高精度、高效率的影像測繪系統。以二維測量為主，也可作為三維測量系統，可捕捉大幅面影像，輕易實現測量、檢驗、校準等目的，被廣泛應用于各種行業。此外，具有編程檢測功能可以記錄學習操作者的所有測量流程，并重復執行操作命令，對于大量復雜性測量可以節省龐大的操作時間。同時具有坐標轉換功能，提高測量效率。

3 產品特點

n 基座采用大理石（00級）材料，堅固的平臺設計，保證擁有極高的穩定性及剛性。

n 采用研磨級滾珠螺桿和精密線性導軌，配合松下高性能交流伺服系統全閉環控制，高精度，高速度，高穩定性。

n LT-3D定制工業高清CCD，保證擁有高質量的測量畫面，快速的測量速率。

n 全自動變倍鏡頭，改變倍率后不需要重新校正。

n 可程控四環八區LED表面冷光源，直軸輪廓冷光源，（選配同軸冷光源）。

n 自主研發功能強大的全自動3D測量軟件，可編程自動測量。

n 可選配探針或激光3D測量頭

n 可以選配Z軸測量范圍：300mm。

n 提供影像量測工具，可自動識別基本元素特征，如圓、圓弧、直線等。

n 產品被測特征的標準值和公差設置簡便，測量與檢驗一步完成。

n 量測工件圖形化顯示，圖形可存盤，并可以轉Word、Excel及CAD格式。



4 技術參數

T型：選配接觸測頭組；H型：選配激光測頭組



5 產品結構

龍門式影像測量儀是通過連續變倍物鏡、彩色CCD面陣芯片，通過輪廓背光照射或表面向光照明將被測工件放大后成像在顯示器上的影像放大測量系統。利用專業測量軟件對精密光學傳輸?shù)臄?shù)據和實時影像畫面進行圖像數據處理，由操作者使用鼠標或鍵盤在電腦上進行檢測。

影像測量儀主要有支撐部分、影像部分、運動部分及照明部分，如圖1所示。

1）支撐部分包括機臺機架(1)、大理石底座(3)、龍門立柱等；

2）影像部分包括Z軸滑軌座組，鏡頭（6），CCD感光芯片等；

3）運動部分包括X軸移動組（10）、Y軸移動組（11）、Z軸移動組（9），總體控制鏡頭的X、Y、Z軸的空間運動，其中Z軸移動組位于Z軸外罩（8）內部，外罩不隨Z軸移動組運動,。各個移動組包括線性導軌、光柵尺、V型導軌等結構?？刹捎檬髽?biāo)、鍵盤、搖桿控制工作臺運動；

4）照明部分主要分為上光源（7）和下光源（5），其中上光源采用可程控四環八區LED表面光源，下光源采用直軸輪廓冷光源（可選配同軸冷光源），下光源位于玻璃面板下部，具有獨立的運動機構，可始終保持位于鏡頭正下方的位置。

如圖2所示，為龍門式影像測量儀外觀尺寸圖，長寬高分別是1750mm、1350mm、1780mm。

6 產品操作

7.1 硬件使用

1） 開機啟動：

a、打開電腦電源和顯示器電源，等電腦系統完全啟動；

b、打開儀器啟動電源（如圖3），電源按鈕燈亮；

c、等待至少10秒，待設備和電腦通訊的網絡連接正常。

2） 開啟測量軟件：

a、在電腦系統桌面雙擊快捷方式打開測量軟件；

b、根據提示點擊確認，等待機臺自動回歸原點；

c、確認燈光、數據、影像是否正常；

d、選擇合適倍率；

e、開始測量工作。

4） 關閉系統：

a、清理工作臺面；b、設備回歸原點；c、關閉測量軟件；d、關閉設備電源；e、關閉電腦及顯示器。

圖3 電源控制按鈕

7.2 軟件使用

1）軟件使用之前請確認：相關硬件是否已經準備好并正確連接電腦；相關硬件的驅動程序是否已經安裝正確。

2）開始使用：請先按找零點圖標，依照提示，左右、上下移動工作臺，直到程序提示找到機臺的絕對基點為止。（如果是自動機臺，點擊找 REF 按鈕后，程序?qū)⒆詣右苿訖C(jī)臺找到 REF 零點，成功找到后為在影像區左上角提示成功找零完畢）

3）怎樣繪圖：

a、開啟影像：打開菜單：“測量 | 攝影”即可開啟影像；

b、繪圖：下面以畫圓為例，移動工作臺，將工件的圓形邊緣對準影像區十字線的中心，按下空格鍵，取第一個點，此時，坐標顯示區將顯示：，同樣的方法，取第二，第三或者更多的點，按鼠標右鍵結束，就繪制出一個圓，此時按“適合視窗”按鈕，即可在繪圖窗口看到剛才所繪的圖形。

4）怎樣測量：

a、單個物件：(以測量一個圓為例)

先繪制出一個圓，然后把鼠標移到這個圓上，這時，圓顯示為高亮，同時，在程序的“詳細資料區”顯示出這個圓的基本參數，比如圓心、大小半徑、真圓度和面積等。

b、兩個物件之間：（以測量兩個圓的圓心距為例）

先繪制出兩個圓，然后按工具條的兩圓心距按鈕，把鼠標移到其中一個圓上，這時，這個圓顯示為高亮，按下鼠標左鍵，再移動鼠標到另一個圓上，按下鼠標左鍵，在程序的“詳細資料區”將生成一個新物件（一條直線），這條直線的長度即為剛才所測的兩圓之間的圓心距離。我們可以在“詳細資料”區查看剛才生成的直線的基本參數，比如起點坐標、終點坐標和長度等。

5）影像測量：

首先進行“校正處理 | 影像校正”項，調節鏡頭要使用的放大倍率，以后每次調節了放大倍率后都必須重新進行影像校正，當前放大倍率會顯示在影像區的右下角。選擇校正塊上面一個合適大小的標準圓，把這個圓移動到影像區的三個指示區附近分別測量一次，最后按右鍵結束，如果校正成功會出現校正成功對話框。

經過校正后可以直接在影像上取點，進行點、線、圓等的測量，還可以在影像上進行框選點群、框選直線、框選圓等操作。

6）光源控制：（僅在安裝有相關硬件時適用）

在調節光源的過程中，在影像區的下方位置會提示當前光源的亮度是否適中，把十字線中心對準影像區白色區域，此時可以正確指示光源狀態，當數值低于190時，數值為粉紅色，表示當前光源亮度太低，當數值大于230時，數值為紅色，表示當前光源亮度太高，只有數值顏色為藍色時，表示當前光源狀態是最佳的。

按“”按鈕打開光源對話框，如圖4所示：

上光源被分為四路，分別為A、B、C、D，用鼠標按住上光源圖標中心的藍色圓點，并拖動鼠標，四路光源的每一區域亮度會隨藍點的位置變化而變化，同時下方的數值也會相應變化。在上下光源相應區域內單擊鼠標左鍵，可以開關光源。每一區域光源的強度還可以通過拖動下方的滑塊來調節。

7）保存文件：

選菜單的“文件 | 保存”項，可將當前繪圖保存為本測量軟件專用的文件格式。（如果被測工件沒被移動過，下次打開這個文件還可以繼續進行抄數和測量）。

8）輸出文件：

輸出 DXF：將文件輸出成大多數 CAD/CAM 支持的 DXF 類型。

輸出 Word：將開啟 Office Word，并將當前繪圖資料和截圖輸出到 Word。（程序只把“詳細資料區”中打上勾的物件輸出到 Word 中）

輸出 Excel：將開啟 Office Excel，并將當前繪圖資料和截圖輸出到 Excel。

輸出 PDF：將文件輸出為 PDF 格式。

提示：如果需要輸出到 Word 或者 Excel，需安裝 Microsoft Office 2000 或以上版本。
