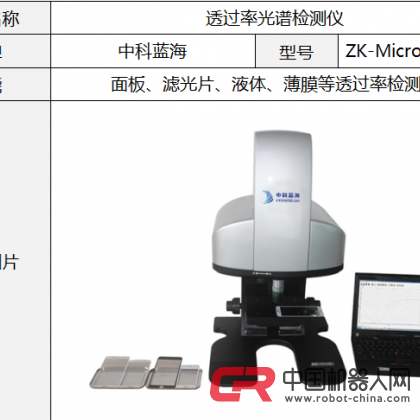

公司基本資料信息
|
||||||||||||||||||||||||||||||||||
●手機面板、遙控設備、小孔透過率檢測，微小濾光片透過率檢測。
●濾光片、有機材料、鍍膜片透過率檢測。
●微孔濾光片、薄膜材料透過率檢測。
●毛細管、液滴、微量溶液透過率檢測。
●不規則薄膜、塑料膜層、高分子材料膜層膜厚檢測。
●薄膜厚度檢測。
本產品中光譜儀的激光光源發射譜線，經過測試樣本后，光譜儀接收譜線，譜線經過光柵分譜后形成光譜，測量每種譜線的強度，再對比穿過樣本前譜線強度，計算出樣本的透過率，或者測試樣本的厚度。本產品中采用了先進的共聚焦技術，光譜、成像以及獻策光源共焦于一點，確保不會受到外部光源的干擾，提高檢測和成像效果。本產品主要用于測量各種光學元件和高分子材料的透過率，檢測產品的質量，以及用于檢測各種不規則薄膜、塑料薄膜等的厚度。相對于之前市場上的透過率檢測儀，本產品的誤差更小，并且可以同時進行透過率和厚度的檢測，本產品采用了最新的共聚焦技術，能夠有效 防止雜質信號，如灰塵熒光、樣品背面污染、玻璃的熒光信號、空氣中常見的灰塵顆粒等產生的背景噪音的影響，大大提高了測量精度。
●采用先進的共聚焦技術，光譜，成像，檢測光源共焦于同一點，保證所見即所測。
●采用寬波段消色差技術，400-1000nm范圍內色差控制在較小的范圍內。
●檢測信號強，光學系統的數值孔徑為0.18，比普通顯微鏡的0.02大9倍。
●測量斑點小，5倍鏡頭下，檢測光斑小于0.1mm。
●無需擔心外界光干擾，在共焦的條件下外界光無法進入系統光路。
●采用進口光譜儀為檢測器，提高光譜的靈敏度和穩定性。
|
波長范圍 |
350-1100nm |
|
光斑直徑 |
在5倍物鏡下0.15mm，20倍物鏡下0.04mm |
|
光譜采集方式 |
積分球采集，光纖傳輸 |
|
光譜檢測器 |
進口海洋光學光譜儀 |
|
物鏡 |
物鏡5X\10X\20X\50X, 物鏡工作波長350-1100nm |
|
光源 |
高功率鹵素?zé)艄庠?/span> |
|
光源輸入 |
光纖耦合輸入 |
|
照明光源 |
高功率LED |
|
照明方式 |
底部照明 |
|
檢測光源 |
|
|
類型 |
高功率鹵素?zé)?/span> |
|
波長范圍 |
350-1000 |
|
壽命 |
2000 |
|
接入方式 |
光纖耦合 |
|
光譜檢測器 |
|
|
類型 |
高性能背照式光譜儀 |
|
波長范圍 |
300-1000 |
|
積分時間 |
8-10000 |
|
靈敏度 |
~0.32 counts/e- |
|
功率 |
0-750 mW 可調 |
|
功率穩定性 |
<1%(2小時內) |
|
線寬 |
<0.2nm |
|
波長溫度漂移 |
<0.005nm/℃ |
|
預熱時間 |
5分鐘 |
|
控制 |
電腦軟件控制 |
|
外形尺寸 |
400*432*644.96 |
1、打開軟件后先觀察譜圖區是否顯示紅色譜線，確保譜線能量在 35000 左右，若能量不 在 35000，則通過調節積分時間來調節譜線能量強度（調節方法：設置界面——參數設置——積分時間，注：積分時間乘以平均次數的值必須小于 1000）
2，再放上一個樣品觀察相機顯示區是否有圖像
3，若打開軟件未看到譜線和相機顯示圖像，請關閉軟件后重新插拔電腦主機后面的數據線，再重新打開軟件。
一 ，存暗、存參考
1） 切換到背光
打開軟件后，在樣品口放置一個樣品，將 ZK-MicroT30 上樣品臺右邊切換撥桿往里推，底 部會有照明光源打出，或打開平臺上方的照明燈（開關儀器右方的黑色圓形按鈕），再調節 平臺治具的 XY 調節旋鈕來使待測樣品的 IR 孔與平臺孔相對應，使光斑穿過樣品，然后旋 緊治具鎖緊按鈕。
2） 焦距調整
調整 ZK-MicroT30 上的粗微調旋鈕，使得在視頻窗口能清晰觀察到樣品，如下（IR 孔）：
3） 切換到檢測
將 ZK-MicroT30 上樣品臺右邊切換撥桿往外拉，譜圖上會出現光譜。
4） 存參考
以上步驟調整完畢后，確保樣品口不放置任何東西，點擊工具欄的粉色按鈕，進行存參考。
5） 存暗 將平臺下的調節撥桿向里推，觀擦軟件譜線是否為零
然后點擊灰色按鈕存暗。
6）點擊完成后 ，不拉出調節撥桿，可以看到表格結果都是接近0的值：
7）拉出調節撥桿，可以看到表格結果是接近100的值。
注：如果第8步和第9步的結果不符，則重新做第6步和第7部，且先后順序無關。
8）完成存參考存暗步驟后，軟件譜線會自動切換到透過率譜線，
透過率譜線是一條 Y 值接近 100 的譜線，若譜線與圖不符合，請重復存參考存暗步驟。
1） 人員設定：點擊資料設定→人員設定
可以對操作員工的信息進行添加、移除、修改，操作完成后關閉窗口。
2）班次設定：點擊資料設定——班次設定，
可對班次進行添加、刪除、保存。
3）產品設定：點擊資料設定——產品設定
可添加、刪除、修改產品信息。
如上圖為產品檢測的波長位置與檢測設定的上下限，右側可進行檢測位置的添加或刪除，設置完成后請點確定。
4）新建項目：點擊項目——新建項目
輸入項目名稱，選擇相關的產品、班次、檢測人員，相關按鍵右邊的設置按鈕也可對資料進 行修改，完成后點確定。
5）檢測：將界面切換至項目管理界面
此處顯示了所建項目的相關信息。 將樣品輕放在樣品臺上，點擊檢測盡心當前產品的檢測，當點擊了一次檢測過后，后續產品 的檢測可按鍵盤空格進行檢測（注：空格鍵重復的是上一次鼠標所點擊的命令，所以若鼠標 未點擊檢測，請勿按空格）
6）結束，查詢項目：當前檢測項目完成后（如白班晚班交接續導出數據的時候）點擊結束，結束當前項目，若點擊結束后續重新新建項目，不點結束，會造成當前項目數據一直積累， 造成檢測數據混亂。
結束項目后點擊項目——查詢項目
如上圖：若要導出相關項目數據，在項目區找到相關項目的編號，右鍵鼠標選擇導出多個數 據，
選擇導出數據起始編號與結束編號，選擇導出路徑，然后點擊導出。 若要導出單個數據，則右鍵選擇樣品區的需要導出的相關樣品，右鍵打印報表，填寫步長（此為導出單個數據時將檢測數據按照什么樣的間隔顯示數據。）
點擊 OK，出現下圖即為按照步長顯示的數據，可選擇打印或是導出
7）檢測時的數據導出：若未檢測結束也想到處或查看數據，請在主界面的表格顯示區右鍵 檢測數據后選擇導出單個或者多個數據。
進入后方法如同步驟 6 查詢數據。
1. 使用情況
由于每種透過率檢測的原理、結構不同，在測量同樣的樣品時，會出現數據對不上 的情況，誤差在一定范圍內是正?，F(xiàn)象。
2. 誤差引起原因
出現誤差的情況：
1.儀器通過底部打光，經過小孔采用鏡頭接收，與積分球接收的差異。 由于經過鏡片，光折射后進入鏡頭的光，比做參考時進入鏡頭的光更多，導致 測量數據偏高。積分球檢測則無此誤差。
ZK-MicroT30 采用積分球的原理檢測。
2.儀器使用光譜儀沒有消除二級衍射光產生的誤差。 由于內部分光模塊沒有加消二級衍射的光，導致測量數據偏高。添加了消二級 衍射濾光片的儀器測量會更準確。
ZK-MicroT30 內部有加消二級衍射的濾光片。
3.儀器分辨率不同引起的誤差。 由于光譜儀的狹縫寬度不同引起分辨率不同，在測量一些峰值或凹點時會產生誤差，分辨率高的儀器測量會更加準確，測量峰值時會更高，測量凹點時會更低。 如下圖黃色的分辨率低，綠色的分辨率高，綠色的測量值會更準確。ZK-MicroT30 采用 3nm 的高分辨率。
4.小孔與光斑同樣大小引起的誤差：
底部打光、上面鏡頭接收的方式，當儀器的檢測口與鏡片直徑相同時，引起的
測量值偏小。紅色斜線部分為被黑色油墨擋住的光，由于被擋住部分透過的光，故其測量結果會偏低：
Micro-T1 的光斑為0.2mm，遠小于IR 孔的直徑，故無此誤差。
3. 誤差補償方式
Micro-T1 針對以上誤差，使用一組彌補系數對數據放大或縮小至標準片的數據。
Micro-T1 測量標準片的值： A
標準片的標準值： B
補償系數： C=B/A
測量樣品的原始值： D
測量樣品補償后值： E=C*D
4. 補償操作
1.打開“透過率光譜分析軟件”，存暗，存參考。
2.點擊菜單欄“資料設定”——“透過率系數設定”，打開透過率系數設定界面。
在數據區點擊鼠標右鍵進行相關波長的添加和刪除。
波長確定后點擊刷新。
3.填入標準片的標準值。
4.放上標準片，調整到檢測口光斑確保正確打入，點“透過率系數設定”窗口里
的“刷新”按鈕，進行刷新“當前值”。
5.點擊計算，（多余的波長可刪除，少了的波長可添加，添加后請點刷新，確保
當前值準確。）
6.計算后選擇對應的油墨種類，一般保存為IR 油墨，點擊使用系數。點擊保存。
7.保存后，退出設定窗口，觀察測量值，是否和標準片值一致，如誤差較大，重復上述步驟，或者撥打廠家電話。
|
|
|
|
|
|
|
|
