ZKCPM658超寬幅綜合掃描平臺用途極為廣泛，印刷制品、書畫文物、大型玻璃、糧食色選、LCD面板檢測、PCB檢測、鋼鐵檢測、煙草行業、紡織行業、板材家具、帳篷、帆船、潛水衣、服裝等領域。
ZKCPM658超寬幅綜合掃描平臺是智能視覺領域集教學與開發與一體的創新平臺，其搭建方法簡單并可進行多樣組合，利用配套的伺服運動控制結構及圖像處理軟件就可以迅速完成大幅面掃描智能視覺實驗。
平臺支持Halcon、OpenCv、Vision Factory 、ZK Vision Builder、Vision Studio 、Vision Editer和Matlab的智能視覺檢測算法及軟件開發，同時也適合高校視覺相關專業開展智能視覺教學實驗，是培養智能視覺基礎應用、算法研究人才的創新實驗憑平臺。
平臺主要由四部分構成，分別是：機械運動模塊，圖像獲取模塊，教學實驗?zāi)K，圖像處理模塊。
1）機械運動模塊：包括龍門式可移動工作臺與伺服電機，獨立可控的運動系統，以及配套的i/o控制卡。
2）圖像獲取模塊：可定制寬幅CIS平場相機，具有分辨率高（最高可達1200DPI）、掃描和傳輸速度快的特點。
3）圖像處理框架：高性能工控機內置功能齊全的圖像處理軟件，配套實驗例程及使用方法，可快速實現對采集的圖像進行圖像處理。
1）平臺穩定可靠，可根據不同檢測需求自由組裝圖像獲取模塊。
2）定制型寬幅CIS，極大降低多條CIS拼接的機械設計難度及誤差，寬幅零畸變；
3）多功能獨立空間運動控制平臺；
4）CIS相機內置光源，也可采用背光輪廓光源；
5）軟件界面友好，支持二次開發；
6）更換新產品時，只需在界面上進行簡單模板制作，保存好參數即可；
7）支持Halcon、OpenCV、AI Visionlab、Vision Factory、Vision Studio、Vision Editer和Matlab智能視覺檢測算法及軟件開發；
8）操作簡單，可實現快速掃描驗證。
|
儀器參數 |
ZKCPM658 |
|
|
測 量 范 圍 （mm） |
左右X |
1000 |
|
前后Y |
960 |
|
|
上下Z |
150 |
|
|
工 作 臺 （mm） |
載物臺 |
1000*950 |
|
玻璃板 |
528*468 |
|
|
伺服移動速度 |
60mm/s |
|
|
操作模式 |
半自動 |
|
|
相 機 基 本 參 數 |
掃描精度 |
±1pixel |
|
掃描速度 |
108μs/line |
|
|
掃描模式 |
256級灰度（8bit灰度）；黑白（1bit單色）；雙重二維自適應模式 |
|
|
色域空間 |
sRGB |
|
|
全數字圖像傳感器技術 |
單個高像素CIS；24bit真彩色圖像捕捉；8bit灰度圖像捕捉 |
|
|
光源 |
（CIS內置）超長壽命LED光源系統；高亮背光源 |
|
|
光學分辯率 |
200dpi 黑白；300dpi 彩色；600dpi 彩色；1200dpi 黑白 |
|
|
相機接口 |
USB3.0、Camera |
|
|
外形尺寸 |
1680*1300*1850 |
|
|
儀器重量 |
150kg |
|
|
機構定位精度 |
±0.5mm |
|
|
電源 |
220V±10%(AC) 50HZ |
|

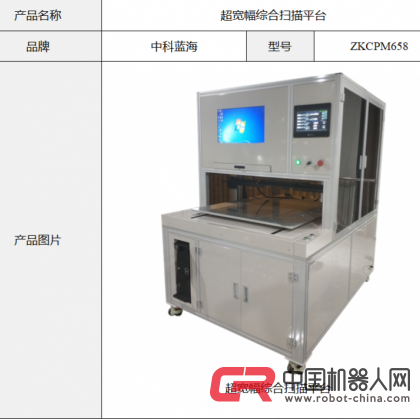

如圖1所示為超寬幅綜合掃描平臺的立體結構示意圖。
圖1 超寬幅綜合掃描平臺的立體結構示意圖
如圖2所示為通用面陣實驗平臺外觀尺寸示意圖：
圖2 超寬幅綜合掃描平臺外觀尺寸示意圖
（1）啟動系統，如圖3所示，打開圖像采集及處理控制器開關和平場相機控制系統的電源關。
圖3 電源開關
（2）放置樣品，如圖4所示，將樣品放置玻璃面板上，加蓋透明蓋板：
圖4 樣品放置
（2）進入平場相機控制系統的運動控制部分，調整相機的Z軸位置，如圖5所示：
圖5 相機位置調節
（2）進入平場相機控制系統的光源控制部分，調整光源設置，如圖6所示：
圖6 在支架上安裝光源
（4）打開測量軟件，進行拍攝參數設置：
圖7 參數設置
（5）電機啟動按鈕，開始掃描，如圖8所示：
圖8 開始掃描
（6）掃描完成得到如圖9所示的掃描圖像
圖9 掃描圖像效果展示
