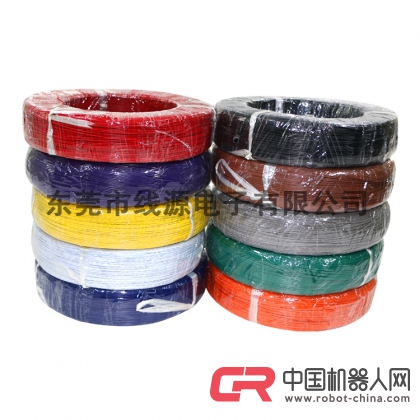

■產品說明：
|
●額定溫度：80℃ ●額定電壓：300V ●參考標準：UL758,UL1581,CSA C22.2No.210.2 ●導體使用單支或絞合30~16AWG鍍錫或裸銅 ●SR-PVC絕緣，符合ROHS環保標準 ●通過UL VW-1、CSA FT1及JQA F-Mark阻燃測試 ●使用標準絕緣厚度、易裁線、易剝皮 ●用于一般電子、電器設備內部連接線 |
■產品結構 CABLE CONSTRUCTION
|
導體 CONDUCTOR |
絕緣 INSULATION |
最大導體電阻 MAX.COND. RESISTANCE （Ω/km,20℃,DC） |
耐壓強度 DIELECTRIC STRENGTH （VAC，1min） |
|||
|
規格 AWG |
構造 CONSTRUCTION (No./mm) |
外徑 DIA. (mm) |
厚度 THICKNESS （mm） |
外徑 O.D. (mm) |
||
|
30 |
1/0.254 7/0.10 |
0.25 0.30 |
0.25 0.25 |
0.75 0.80 |
361 381 |
2,000 |
|
28 |
1/0.32 7/0.127 7/0.127OS-1* |
0.32 0.38 0.38 |
0.27 0.26 |
0.85 0.90 |
227 239 239 |
2,000 |
|
26 |
1/0.404 7/0.16 7/0.16 OS-1* |
0.40 0.48 0.48 |
0.25 0.26 |
0.90 1.00 |
143 150 150 |
2,000 |
|
24 |
1/0.511 7/0.203 7/0.203OS-1* |
0.51 0.61 0.61 |
0.25 0.25 0.25 |
1.00 1.10 |
89.3 94.2 94.2 |
2,000 |
|
22 |
1/0.643 7/0.254 7/0.254 OS-1* |
0.64 0.76 0.76 |
0.25 0.27 |
1.15 1.30 |
56.4 59.4 59.4 |
2,000 |
|
20 |
1/0.813 7/0.32 7/0.32OS-1* |
0.81 0.96 0.96 |
0.27 0.27 |
1.35 1.50 |
35.2 36.7 36.7 |
2,000 |
|
18 |
1/1.024 16/0.254 7/0.404OS-1* |
1.02 1.17 1.20 |
0.27 0.31 |
1.55 1.80 |
22.2 23.2 23.2 |
2,000 |
|
16 |
1/1.29 26/0.254 |
1.29 1.49 |
0.25 0.31 |
1.80 2.10 |
14.0 14.6 |
2,000 |
備注.OS-1*： 先鍍后絞再鍍銅線.
Note. OS-1*:Over-coated tinned stranded copper
