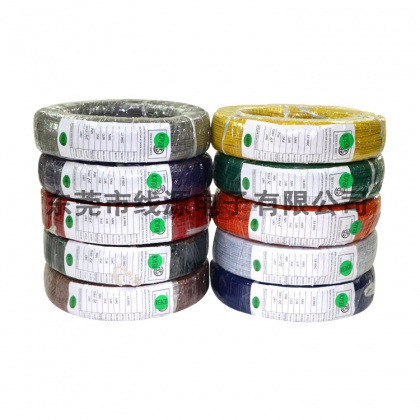

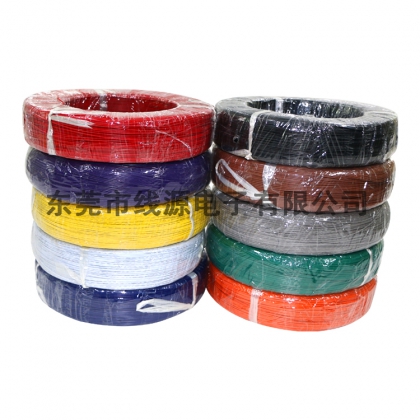

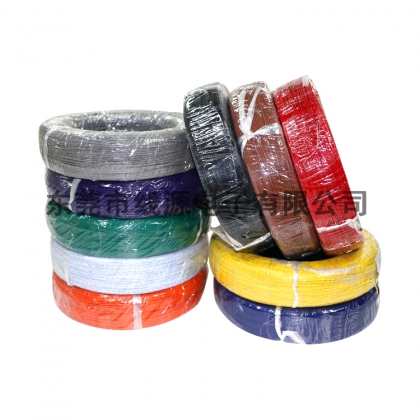

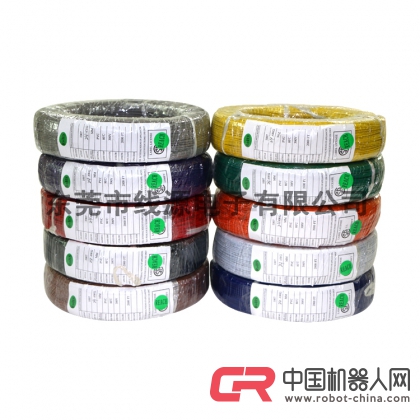

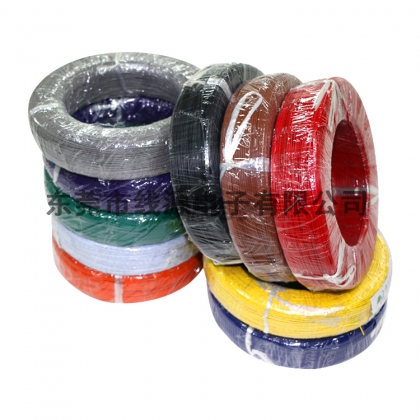

■產品說明： ■ PRODUCT DE
|
●額定溫度：80℃ ●額定電壓：300V ●參考標準：UL758,UL1581,CSA C22.2No.210.2 ●導體使用單支或絞合32~16AWG鍍錫或裸銅 ●PVC絕緣，符合ROHS環保標準 ●通過UL VW-1、CSA FT1及JQA F-Mark阻燃測試 ●絕緣厚度均勻、易裁線、易剝皮 ●用于一般電子、電器設備內部連接線 |
●Rated temperature：80℃ ●Rated voltage：300V ●Reference standard：UL758,UL1581,CSA C22.2No.210.2 ●Solid or stranded ,tinned or bare copper conductor 32~16AWG ●PVC insulation ,comply with ROHS environmental standard ●Passes UL VW-1,CSA FT1 and JQA F-Mark flame test ●Uniform insulation thickness to ensure easy stripping and cutting ●For general purpose internal wiring of appliance |
■產品結構 CABLE CONSTRUCTION
|
導體 |
絕緣 |
最大導體電阻 （Ω/km,20℃,DC） |
耐壓強度 （VAC，1min） |
|||
|
規格AWG |
構造(No./mm) |
外徑 (mm) |
厚度 |
外徑 (mm) |
||
|
30 |
1/0.254 7/0.10 |
0.25 0.30 |
0.40 0.40 |
1.05 1.10 |
361 381 |
2,000 |
|
28 |
1/0.32 7/0.127 7/0.127OS-1* |
0.32 0.38 0.38 |
0.39 0.41 0.41 |
1.10 1.20 1.20 |
227 239 239 |
2,000 |
|
26 |
1/0.404 7/0.16 7/0.16 OS-1* |
0.40 0.48 0.48 |
0.43 0.41 0.41 |
1.25 1.30 1.30 |
143 150 150 |
2,000 |
|
24 |
1/0.511 11/0.16 7/0.203OS-1* |
0.51 0.61 0.61 |
0.42 0.40 0.40 |
1.35 1.40 1.40 |
89.3 94.2 94.2 |
2,000 |
|
22 |
1/0.643 17/0.16 7/0.254 OS-1* |
0.64 0.76 0.76 |
0.43 0.42 0.42 |
1.50 1.60 1.60 |
56.4 59.4 59.4 |
2,000 |
|
20 |
1/0.813 21/0.178 7/0.32OS-1* |
0.81 0.94 0.96 |
0.42 0.43 0.42 |
1.65 1.80 1.80 |
35.2 36.7 36.7 |
2,000 |
|
18 |
1/1.024 16/0.254 34/0.178 7/0.404OS-1* |
1.02 1.17 1.20 1.20 |
0.41 0.47 0.45 0.45 |
1.85 2.10 2.10 2.10 |
22.2 23.2 23.2 23.2 |
2,000 |
|
16 |
1/1.29 26/0.254 |
1.29 1.49 |
0.46 0.46 |
2.20 2.40 |
14.0 14.6 |
2,000 |
備注.OS-1*： 先鍍后絞再鍍銅線.
Note. OS-1*:Over-coated tinned stranded copper
