高達45 000 rpm

高控科技  張巨鵬   1-8-5-0-6-2-3-6-5-8-8、1-8-5-1-8-5-5-6-5-8-8

描述

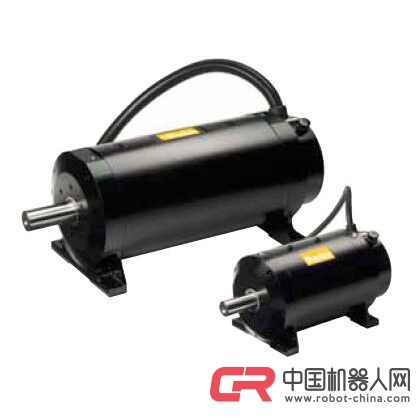

MGV電機是無刷同步伺服電機，帶有永磁體，專為要求高速度和低慣性的應用而設計。對于認證過程，MGV電機可用于許多汽車或航空部件測試設備（柴油發動機，起動機，泵，交流發電機，變速箱等）。 MGV電機具有出色的動態性能，響應速度極高，非常適合電動汽車模擬測試的需求：城市循環或賽車的速度，內燃機的速度等等。

技術概述：

- 電機類型：永磁同步無刷電機

- 功率：高達500千瓦

- 速度：最高45000分鐘-1

- 連續扭矩：高達1500 Nm

- 峰值扭矩：高達2700 Nm

- 慣性：從8.9到10400 kg.cm2

- 防護等級：IP40

- 工作溫度：0°C至40°C

- 冷卻方式：水冷

- 電源電壓：400 VAC

- 定子繞組隔離：符合EN60034-1的F級

- 轉子平衡：G1級

性能特點

外框尺寸              430 | 635 | 840 | 860 | 950 | 966 | A50 | B40 | B50

持續功率范圍          15 ... 500 kW

持續扭矩 (NM)         6.8 ... 1500

持續扭矩 (LBS)        60 ... 13276

基本速度 (RPM)        3200 ... 22000

最大速度 (RPM)        5000 ... 45000

輸入電源電壓          400VAC

電機極數              4 (MGV4) | 6 (MGV6/MGV8/MGV9) | 8 (MGVA) | 16 (MGVB)

回饋設備              Resolver

PARKER                驅動器兼容性 890

證書                  CE marked

IP 等級               IP40

冷卻方法              Water-Cooled

優點：

•高的最高速度 - 避免需要機械齒輪

•低慣量 - 允許非?？焖俚募铀?減速

•額定轉速以上的恒功率運行（弱磁模式）消除了驅動裝置過大的要求

•水冷 - 確保緊湊的尺寸和低噪音操作

•高動態性能使測試產品的操作條件得到準確再現

•緊湊

高控科技  張巨鵬   1-8-5-0-6-2-3-6-5-8-8、1-8-5-1-8-5-5-6-5-8-8

特征：

•腳安裝（B3）或腳和法蘭（B34）

•機械接口

•堅實的光滑軸

•帶駕駛員的法蘭

•帶有螺紋孔的腳在對齊操作中易于抬起

•2極解算器反饋傳感器

•鋼或陶瓷軸承取決于速度

•通過1個PTC探頭和1個KTY84-130傳感器進行熱保護

•2個螺紋孔（位于正面和背面）用于測量軸承溫度

•2個螺紋孔（正面和背面）用于振動測量

•用于電源連接的端子盒和用于反饋傳感器的連接器

應用：

- 發動機測試

•卡車

• 汽車

•摩托車

- 組件測試

•變速箱

•差異

•軸承

•起動器

交流發電機

•泵

高控科技  張巨鵬   1-8-5-0-6-2-3-6-5-8-8、1-8-5-1-8-5-5-6-5-8-8

型號：

MGV430BAI

MGV635CAD

MGV840CAD

MGV860CBD

MGV950CAX

MGV966DAX

MGVA50DAX

MGVA50DBY

MGVB40HAA
