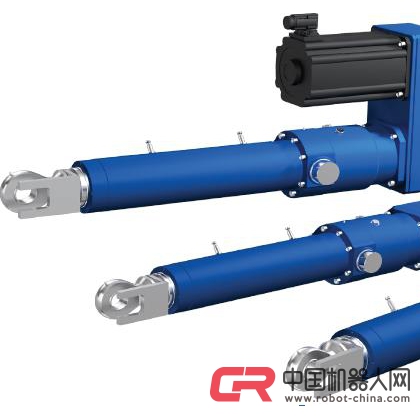

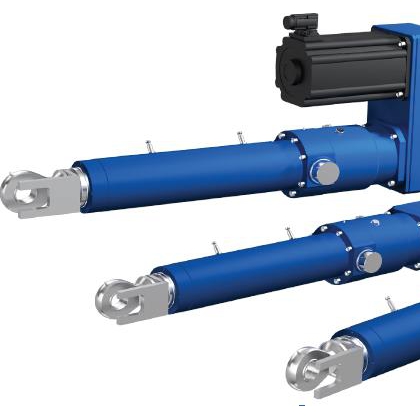

SKF電動缸電動缸

更多產品信息請聯系：SKF產品經理  張巨鵬  18518556588/18506236588

總產品系列概覽：

CASM-32/40/63：配備滑動或滾珠絲杠的電動缸，適用于高達5.4 kN的載荷或高達1067 mm/s的速度。這些電動缸配有直流無刷電機及集成驅動或者滿足較高性能需求的直連或并連伺服電機。

CASM-100：配備滾珠或滾柱絲杠的電動缸，適用于可擴展至最大82 kN的作用力或高達890 mm/s的速度。多種絲杠尺寸、減速箱和電機可進行組合，以提供廣泛的性能水平選擇。

LEMC系列：配備高性能滾柱絲杠的電動缸，適用于高達80 kN的作用力或高達1000 mm/s的速度。LEMC系列電動缸配 有智能交流電機及傘齒輪或并連并連減速箱，也可配備并連或直連的高性能伺服電機。

SRSA、SVSA和SLSA系列：對于高達500 kN的重載荷，SKF提供配備高性能滾柱絲杠和伺服電機的SRSA系列。SVSA配有能夠處理高達175 kN的作用力、導程為1mm的滾柱絲杠，可提升定位精度。高轉速系列SLSA采用大螺距絲杠，并可達 到最大1.5 m/s的轉速。所有系列均可配直連或并連電機。

CEMC系列：緊湊型CEMC系列電動缸，性能極高但重量很低的集成型電動缸配有空心軸電機和轉型滾柱絲杠，作用力高達28 kN，適用于有重量限制要求的機械臂應用。



產品案列應用：

1、         伺服壓機

2、         混膠機

3、         印花機

4、         膠囊填充應用

5、         升降機

6、         食品行業灌裝設備

7、         叉車

8、         拉彎?rùn)C(jī)

9、         鉚接設備

10、       卷邊機

11、       熱成型

12、       吹瓶工藝應用

13、       柔性裝配

14、       實驗?zāi)M器

15、       六自由度平臺

電動缸

在線性傳動應用中，電動缸可實現精密、可控且可重復的推/拉運動。

線性致動器是液壓或氣動驅動方式的高效、幾乎免維護且環保的替代方案。

采用模塊式設計和開放結構的致動器提供部件選擇和集成機 會，從而可在現有外形上打造定制化解決方案。應用場合由于特定的技術引入得以擴展，例如霍爾傳感器、限位開 關、電位計、摩擦離合器或安全螺母。

絲杠

滾珠和滾柱絲杠均為制造電動缸的重要部件。它們可用于將電機的旋轉運動轉化為直線運動。其效率、載荷和速度能力均對電動缸的性能產生極大的影響。

憑借數十年的滾珠和滾柱絲杠制造經驗，以及對產品和工藝的持續開發，SKF為客戶打造采用精密絲杠解決方案的電動缸，可滿足對效率、精密度、耐久性和價值最苛刻的應用需求。所有絲杠均采用高強度材料制成，且經過特殊熱處理。

滑動絲杠

此類絲杠通過直接滑動摩擦將扭矩傳遞到直線運動中。典型產品由金屬絲杠和塑料螺母組成。部分電動缸配有滑動絲杠，摩擦系數相對較高，因此可完美適用于自鎖定應用?；瑒?dòng)絲杠電動缸可適應高靜態負載，可承受振動，靜音運轉，堪稱高性價比解決方案。

精密軋制滾珠絲杠

SKF滾珠絲杠組件提供高性能解決方案，適用于以高載荷、精密驅動、耐久性和價值為前提條件的各類應用。

結合了冷軋和處理工藝精確控制的高科技設備使軋制絲杠生產具有與磨削滾珠絲杠同等的精度和性能，但成本更低。

標準導程精度是G9，符合ISO 286-2:1988。SKF 所生產的絲杠軸, 直徑自d0 = 20 mm起, 皆滿足G7導程精度。需要時，SKF可提供G5導程的滾珠絲杠，符合ISO 3408-3:2006，用于精密定位絲杠，達到G5磨削滾珠絲杠的導程精度。

滾柱絲杠

滾柱絲杠具有遠遠超出滾珠絲杠功能的性能水平。行星式滾柱絲杠完美適用于重載荷、高頻率、高轉速、高線性速度、高加速度和高剛度應用，以及惡劣環境下運行。

對于極高精度應用，可提供極細螺距的循環式滾柱絲杠實現高定位精度、重復性和超凡的剛性。

對于結構緊湊和重量低至關重要的應用，SKF也提供完全集成且配備有反轉型滾柱絲杠的電動缸。

氣缸和液壓缸替換

現代應用的線性運動對行程特性變化的要求很高。氣動和液壓缸可快速達到其系統性能極限。SKF電動缸為過去由氣動和液壓缸提供驅動的應用提供更高的性能和更簡單的布置。

除了在應用中避免氣體和油污之外，SKF電動缸還具有多種優勢。主要優勢包括高靈活性；甚至針對任何中間位置的定位精度；通過調速提高生產效率；可編程選項；以及與設備控制 系統無縫對接。上述優勢催生了新的更可靠的概念，這些概念可整合入各種不同的生產工藝中，最終實現各種新的應用。

設計模塊化程度高

除了精密、強大和快速性能之外，SKF的電動缸具有較高的設計模塊化程度（→ 圖 1），使得它易于集成您首選的伺服驅動系統，確保運行可靠性，并將您的解決方案整合入現有的自動化配置中。

SKF電動缸可無縫對接到自動控制系統中。智能驅動系統在定位、編程、動力控制和診斷選項方面具有高靈活性。與商用總線系統的連接可輕松實現。

由于成套系統所需的部件少，運行所需的調試時間大幅縮短。這有助于原始設備制造商和終端用戶快速地安裝和測試其系統并進行故障排除，從而獲得比其他替代方案更高的現場可靠性。

節能與成本節省

能效方面，SKF的電動缸是強大的氣缸和液壓缸替代方案。電動缸僅在運動期間需要能量，而當系統內出現壓力損失時，壓縮機通常每天24小時工作。壓力損失是由氣缸運動和泄漏造成的。直徑2 mm的小泄漏會造成每分鐘0.24 m3的空氣損失（6巴壓力時） ，從而每年損失1360歐元成本（0,1歐元/kWh）和每年排放10噸的二氧化碳（World el.Grid，0,738 kg二氧化碳/ kWh）

據美國能源部發布的2004年8月報告顯示，“壓縮空氣是工廠最昂貴的能源來源之一”。

隨著電子元件的成本日益下降，直流無刷電機和伺服電機作為不通過空氣或流體繞道而直接操作電動缸以傳送能源的方式，越來越受歡迎。使用滾珠和滾柱絲杠的電動缸極其高效。以300 W輸出功率運行電動缸時，電動系統所需的輸入功率比氣動系統少

90%以上，進而大幅降低運行成本（→ 示意圖 4）。

因此，電動缸系統在所有行業細分領域正變得越來越普遍，并取代使用更多能源的氣動和液壓技術。

借助SKF電動缸選擇工具，可計算出具體應用的實際節省情況，見“成本節省計算器”一節。

通過在設置當前使用方案和選定的機電替代方案基本信息，可對這兩種解決方案的運行成本進行比較，然后確定可產生的潛 在年度節省情況。

安全性

電動驅動系統還具有高系統安全性。借助伺服電機提供的準確定位反饋，該系統可隨時監控電動缸位置。伺服電機制動器可確保電動缸在功率損耗的情況下不會執行非計劃運動。即便在作用于電動缸的載荷發生變化時，位置仍穩定不變。電動缸不會出現油液泄漏或空氣污染問題。而且，高壓下的非恒定運轉會對操作員造成的潛在風險。

幾乎免維護

SKF在電動缸主要部件（絲杠、軸承、導向裝置、密封件和潤滑）方面的制造專業知識，使得我們能夠讓電動缸使用壽命最大延長。由于絲杠和滾珠采用特殊的硬化處理，通常不需要使用更昂貴的研磨絲杠。

相較于其液壓動力替代方案，滾柱絲杠電動缸系統所需的維護更少或者無需維護，但依舊提供較長的壽命和高性能。伺服驅動器可監控電動缸的移動距離，然后應用該信息來顯著減少非計劃應用停機時間。磨損部件可在出現故障之前根據維護計劃進行更換，從而提高應用可靠性和減少生產損失。借助機電系統技術，更換過濾器和排氣已成為歷史。在簡單地安裝電動缸，插入電纜和下載程序之后，您即可在最短的時間內讓電動缸投入運行。

定制能力

SKF電動缸定制

SKF為標準電動缸產品系列提供廣泛的定制計劃，幾乎能夠滿足任何應用需求。定制共有三個級別，取決于具體需求和實施的復雜性。

基本定制

這些基本設計選項可快速、輕松地實現：

•      行程

•      安裝孔

•      顏色

•      附件

•      電機

•      電纜/接頭

高級定制

這些設計選項較為復雜，且需要客戶設立專門的項目：

•      材料

•      外管

•      導向系統

•      減速箱（例如帶手動釋放）

•      絲杠（例如導程、材質處理）

•      絲杠螺母（例如額外的安全螺母）

•      噴漆和表面處理

全套定制

如果標準的電動缸服務無法完全滿足技術要求，SKF還會提供根據每名客戶量身定制的全套定制化解決方案。
