基本參數
|
品牌
|
帝科萊德
|
型號
|
DH-Z4F10X4X/2/10P30
|
|
電壓
|
DC24VV
|
功率
|
0.015KW
|
|
加工定制
|
是
|
外形尺寸
|
238*100*45mm，80mm*50mm*30mmmm
|
|
重量
|
0.7，0.3kg
|
用途
|
多對多無線選號控制
|
| |
|
|
|
詳細說明
研制商選號模式10發30收雙向牽引機車遙控器說明
10發30收選號模式雙向牽引機車遙控器
遙控距離按照100米提供。任意1臺發射器均可選擇30臺接收器中的任意3臺，然后執行同步動作，比如同步前后、同步升降、同步橫移、同步滾轉。接收器端除急停對應的輸出之外，其他所有功能均通過RS485接口輸出，與被控端PLC之485接口雙向交互，即把控制執行傳遞給PLC，同時接收來自PLC端反饋的報警信息（多少個報警信號待確認）。急停對應2路繼電器輸出含1路常開點+1路常閉點，常規使用常開點，常閉點作為備用。

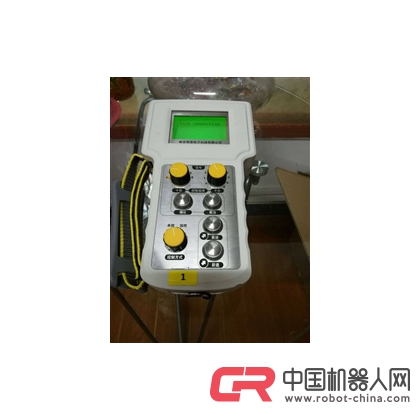

發射器端按鈕布局及功能說明
1)選號功能說明：
針對30個小車的至多選號可能，發射器端布局1個4波段的“十位”數旋轉開關，選擇位：0/1/2/3，布局1個10波段“個位”數旋轉開關，選擇位：0/1/2/3/4/5/6/7/8/9.
十位和個位波段開關每次選擇到所需數值時，則按下一次“選號確定”按鍵，如果選錯了，則按一下“選號取消”按鍵。
選中的號碼顯示在發射器端的液晶屏上，且顯示3個，且按照選中的先后順序進行依次從前向后排布顯示。
針對已經選中的3個小車，為了執行各自單獨或全部聯動操作，另行布局1個4波段旋轉選擇開關，選擇位：0位、3臺小車聯動、1號車、2號車、3號車。這里的1號2號3號，是指已經選中的3臺小車的從前向后的順序排號，而非小車本身的號碼。
控制權的奪取和釋放（舉例說明）：如果1號發射器選中了10號20號30號小車，此時如果2號發射器想選擇這3個小車中的任意1個，則液晶屏上顯示如“10號小車已占用”類似表述意思，除非1號發射器重新選號后，即為釋放了以前選中的號碼后，其他發射器才可選擇。每次重新選號時，自動覆蓋以前選中的號碼。
2）指示顯示：
報警，來自已選中的3臺小車中的任意1個或2個或3個的報警信息，每個小車的報警信息具體是幾個待商定（目前假定為1個）。
電量多少顯示，根據類似于手機電池電量顯示方式。
信號強度顯示。
電機使能狀態顯示，只要按下布局于面板上的“使能”按鍵，對應一個鎖定保持信號的狀態，此時即為鎖定步進電機進入可控的使能狀態。
3）電機選擇及控制功能說明
布局1個4波段選擇開關，用于選擇4個不同電機：小車電機、升降電機、橫移電機、滾轉電機。
使能按鍵1個，只有按下了使能按鍵，選中的電機才可正常工作。
10檔位調速波段開關1個，針對4個電機均可分檔位調速。
4）小車動作
布局1個3位置波段選擇開關，選擇位：連續、寸動、點動，連續即為小車自鎖保持模式運動，寸動即為小車行走規定的距離后停止，點動即為小車按下動作按鍵后則行走，松開行走按鍵則停止。
如上功能選擇狀態，均指電機選擇到小車這個選擇后的“正轉”、“反轉”這2個按鍵的工作狀態。
5）復位功能
一鍵復位、彎道復位，2個點動模式按鍵，不設定互鎖邏輯，各自對應接收器端1個定值點動模式數字信號輸出，便于后端PLC自定義，是否需要對應顯示待商定。
6）開機記憶功能及選擇
每次重新開機時，自動顯示一次關機前的小車號碼及設置，除非進行重新選擇，一旦重新重新選號時，則3個小車號全部重新選擇，即使重新選擇的號碼有和上一次完全一樣的號碼，也將重新覆蓋。
7）狀態反饋
除報警信號為反饋狀態外，另預留3個固定的通信地址（來自3個小車PLC的反饋），顯示3個無符號整形數據。
8）小車選號后，選號數值同時按照先后順序排列發送給3個小車的接收器進而傳遞給各自對應的PLC，便于后端PLC處理每臺小車的各自的動作功能。
9）“ 鎖定/解鎖”按鈕1個，可對操作面板具備自復位或點動式功能的按鈕進行鎖定，一旦鎖定，即使誤碰 或跌落地面也不會產生誤動作，另可結合急停兩者同時按下，可與接收器端進行對碼匹配成對，此種情況一般是針對應用現場長期使用中，因特定突發因素比如撞擊導致的損壞或砸壞之類，臨時與同型號的其他發射器或接收器應急匹配成對使用，或新增配發射器或接收器與原有的發射器或接收器進行匹配成對使用的對碼操作應用。
10）總啟動+總急停旋鈕，啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！
本次選號模式10發30收雙向牽引機車遙控器非標定制型號DH-Z4F10X4X/2/10P30（100米/DC24V/10發30收/雙向/RS485）！
