基本參數
品牌
|
帝淮
|
型號
|
DH-Z2F6JSXH1P30 或DH-Z30JXH2F485或DHB-M2F6JSXH1P30
|
電壓
|
DC24VV
|
功率
|
0.01KW
|
加工定制
|
是
|
用途
|
1對多個機械設備選號無線控制
|
|
|
|
|
詳細說明
1對30選號絞盤遙控器定制說明
1對30選號絞盤遙控器,整套包含1臺發射器+1臺接收器兩個部分,實際需要50米,按照100米提供。接收器端設計為RS485輸出,除急停外,其他動作功能均通過485數據接口與被控端PLC之485接口Moudbus協議通信,急停對應2路繼電器輸出含1路常開點+1路常閉點,常規使用常開點,常閉點作為備用。

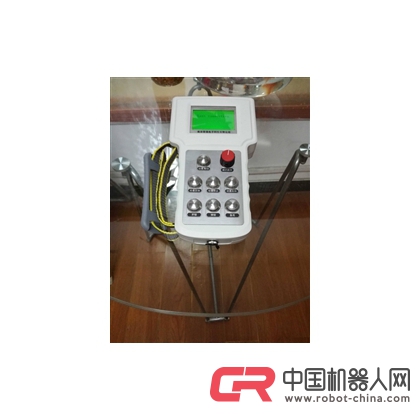

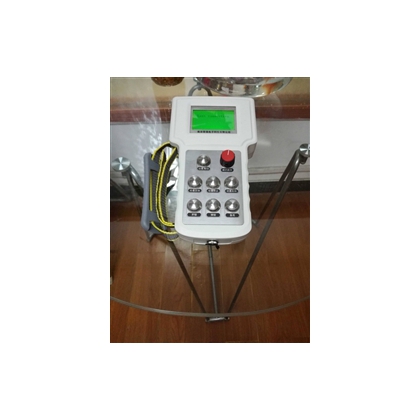

發射器端布局及功能說明
1)液晶屏1個,在常規顯示電池電量、信號強度、操作按鈕提示的基礎上,另外顯示30個數字,代表30個電機號;
2)針對選號布局6個按鍵,分別用于上下左右翻動及選號確定和選號取消合計6個功能使用,翻動到所需的號碼時,空心圓圈裹住選中的數字,一旦按下“選號確定”則空心裹住的圓圈變?yōu)閷?shí)心,可以同時選中30個數字中的任意1個或幾個,一旦選中后,則將選中的數字信號下發給PLC端;
3)布局2個動作執行按鍵,分別用于正轉和反轉控制,點動模式,不設定互鎖邏輯,便于后端PLC自定義處理,對應接收器端2路點動模式數字信號輸出。(2個按鍵亦可選用1個三位自復位扭子開關取代,點動模式操作,前中后3個位置,前推對應1路定值點動模式數字信號輸出,手松開則自動回到中間零位,零位不對應輸出,后推同理)。
4)“鎖定/解鎖”按鈕1個,可對操作面板具備自復位或點動式功能的按鈕進行鎖定,一旦鎖定,即使誤碰 或跌落地面也不會產生誤動作,另可結合急停兩者同時按下,可與接收器端進行對碼匹配成對,此種情況一般是針對應用現場長期使用中,因特定突發因素比如撞擊導致的損壞或砸壞之類,臨時與同型號的其他發射器或接收器應急匹配成對使用,或新增配發射器或接收器與原有的發射器或接收器進行匹配成對使用的對碼操作應用。
5) 啟動+急停旋鈕,啟動即為啟動發射器本身電源開關,同時對應接收器端輸出控制回路的接通,此時被控端設備通電,急停拍下,則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉,發射器端電源關掉,且5秒鐘后,接收器端亦可自我急停,保障安全!
本次1對30選號絞盤遙控器非標定制型號DH-Z2F6JSXH1P30(DC24V/RS485+急停2路/Moudbus協議/1發1收),其他電壓通過外置變壓器轉壓適配!
如果布局為30個按鍵,仍為液晶屏顯示方式,及正轉、反轉按鍵,另有啟動+急停旋鈕,則產品非標定制型號DH-Z30JXH2F485(DC24V/RS485+急停2路/Moudbus協議/1發1收),其他電壓通過外置變壓器轉壓適配!
薄膜按鍵式,功能與械式按鍵遙控器一樣,薄膜按鍵式1對30選號絞盤遙控器非標定制型號DHB-M2F6JSXH1P30(DC24V/RS485+急停1路/Moudbus協議/1發1收),其他電壓通過外置變壓器轉壓適配!
