基本參數
|
品牌
|
帝科萊德
|
型號
|
DH-Z16F14K4XAJS99
|
|
電壓
|
DC12-24或AC12-24V或AC36V或AC220V或AC380V或AC36VV
|
功率
|
0.015KW
|
|
加工定制
|
是
|
重量
|
1kg
|
|
用途
|
電車底盤換電設備無線控制
|
|
|
詳細說明

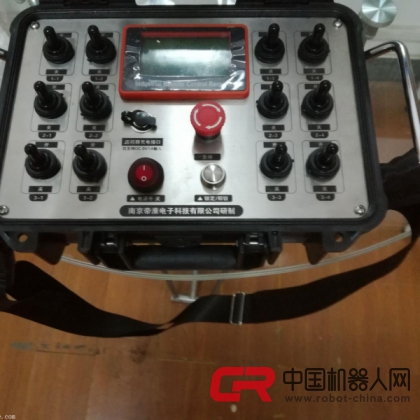

南京電車換電設備遙控器
電車換電設備遙控器，整套包含1臺發射器+1臺接收器，遙控距離實際需要10米，本次按照常規100米距離提供。接收器端除急停對應的輸出外，其他所有動作功能及回傳均通過RS485接口交互，急停對應2路繼電器輸出含1路常開點+1路常閉點，常規使用常開點，常閉點作為備用。接收器端RS485和PLC端RS485以Moudbus協議通信，開關量動作為點動模式定值數字信號輸出。
發射器端布局及功能說明
1） 布局16個動作執行按鍵，7個升降機構控制，其中固定的2個有同步升降的可能，功能分別為:升1、降1，升2、降2，升3、降3，升4、降4，升5、降5，升6、降6，升7、降7,1+2升、1+2降；動作均為點動模式，且每個按鍵對應一個點動模式數字信號輸出，升降機構按鍵不設定互鎖邏輯，便于后端PLC自定義處理。
2） 行走距離設置，布局1個4波段旋轉選擇開關，即為針對4種不同運行機構的行走距離的設置，對應接收器端4個定值保持模式數字信號輸出。鑒于數值設置不大于百位數，則布局4個按鍵，十位、個位、確定、取消，十位數字鍵數值設置可選0-9合計10個數字，個位數字鍵同理也為可選0-9合計10個數字鍵。
3）“鎖定/解鎖”按鈕1個，可對操作面板具備自復位或點動式功能的按鈕進行鎖定，一旦鎖定，即使誤碰 或跌落地面也不會產生誤動作，另可結合急停兩者同時按下，可與接收器端進行對碼匹配成對，此種情況一般是針對應用現場長期使用中，因特定突發因素比如撞擊導致的損壞或砸壞之類，臨時與同型號的其他發射器或接收器應急匹配成對使用，或新增配發射器或接收器與原有的發射器或接收器進行匹配成對使用的對碼操作應用。
4） 啟動+急停旋鈕，啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！
本次電車換電設備遙控器非標定制型號DH-Z16F14K4XAJS99（DC24V/RS485+急停2路/Moudbus協議/1發1收），其他電壓通過外置變壓器轉壓適配！
