基本參數
|
品牌
|
帝科萊德
|
型號
|
DHZ-2X3XFM3B1P99
|
|
電壓
|
DC24VV
|
加工定制
|
是
|
|
外形尺寸
|
240*130*58mm
|
重量
|
1kg
|
|
用途
|
1對多無線遙控器選號控制，如AGV小車、機器人小車、產線小車、EMS小車、輸送機等多個多臺設備作業現場的無線控制選號操作
|
|
|
詳細說明

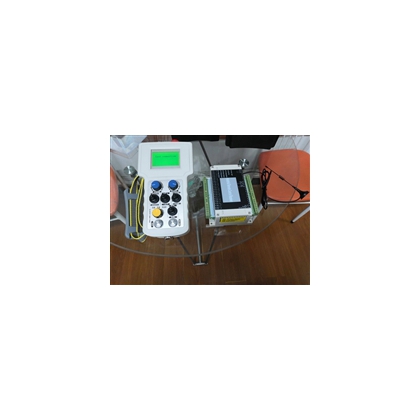

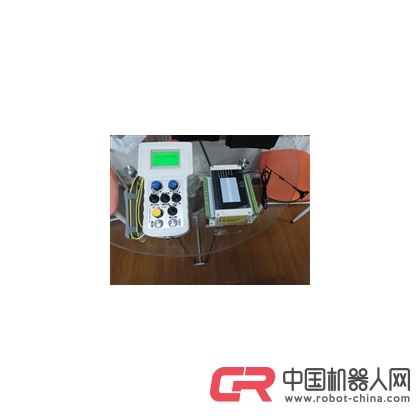

研制商1對99選號磁導航小車遙控器設計說明
1對99選號磁導航小車遙控器，發射器1臺（建議備用1臺），接收器99臺，遙控距離按照100米提供（可定制250米500米800米等）。接收器端布局RS485輸出，除急停對應繼電器輸出外，其他功能均通過數據接口485以數字信號方式輸出控制。
發射器端布局及功能說明
1）1對99選號功能：針對性布局2個波段旋轉選擇開關，分別為十位和個位，均為0-9合計10個數字選擇，且另布局2個按鍵，分別為“選號確定”、“選號取消”，專門針對不同的接收器進行程序化選號設置；
是否需要同一個時間點選中2臺或2臺以上可能性，待商定。
2）自動/半自動/手動，針對性布局1個三位置旋轉選擇開關，具備的3個選擇位即為：自動、半自動、手動，對應接收器端3個定值保持模式數字信號輸出；
3）前進/后退，功能為保持模式，故此布局1個三位自鎖保持模式扭子開關，前中后三位置，前推前進，中間停止位，后推后退，中間零位不對應輸出，前后2個位置各對應1個保持模式數字信號輸出；
4）LOAD1上升/下降，點動模式控制，對應布局1個三位自復位扭子開關，對應接收器端2個點動模式數字信號輸出；
5）SPEED高速/低速，應為保持模式，便于操作人員根據操作按鈕即可知道當前實時狀態，建議布局1個兩位置保持模式旋轉選擇開關，對應接收器端2個定值保持?jǐn)?shù)字信號輸出；
6）STOP OVERRIDE復位功能，布局1個按鍵，點動模式，對應接收器端1路點動模式數字信號輸出；
7）LOAD2 左移/右移，點動模式控制，對應布局1個三位自復位扭子開關，對應接收器端2個點動模式數字信號輸出；
8）轉向角度控制，針對性布局1個旋轉編碼器，順時針旋轉0-正180度，逆時針旋轉0-負180度，一旦旋轉到某個幅度，則對應的角度值則據需保持不變。小調節基本單位是1度。
如果發射器端電源重啟后，之前設定好的角度是否需要記憶還是從0開始，待商定；
9）液晶屏顯示：常規內容電池電量、信號強度、操作按鈕提示，另顯示選定的車號、設定的角度值、急停情況。
10） “ 鎖定/解鎖”按鈕1個，可對操作面板具備自復位或點動式功能的按鈕進行鎖定，一旦鎖定，即使誤碰 或跌落地面也不會產生誤動作，另可結合急停兩者同時按下，可與接收器端進行對碼匹配成對，此種情況一般是針對應用現場長期使用中，因特定突發因素比如撞擊導致的損壞或砸壞之類，臨時與同型號的其他發射器或接收器應急匹配成對使用，或新增配發射器或接收器與原有的發射器或接收器進行匹配成對使用的對碼操作應用。
11） 總啟動+總急停旋鈕，啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！
本次1對99選號磁導航小車遙控器非標定制型號DHZ-2X3XFM3B1P99（RS485/DC24V/2個10波段+1個2波段+1個3波段/1發99收/100米/1對99選號/角度正負180度設置），其他電壓通過外置變壓器轉壓適配！
