基本參數
|
品牌
|
南京帝淮
|
型號
|
DH-Z2YL2K10BZ3M1FSX
|
|
電壓
|
DC24VV
|
加工定制
|
是
|
|
重量
|
2kg
|
用途
|
工礦車輛、工程機械、礦山機械、特種工礦車、裝載機、礦山設備等設備的無線遙控方式控制
|
| |
|
|
|
詳細說明
研制商裝載車無線遙控器說明
裝載車無線遙控器，整套包含1臺發射器+1臺接收器，遙控距離按照100米提供，接收器端除急停外，其他動作功能均通過RS485接口與被控端PLC之485接口Moudbus協議通信，開關量為定值保持或點動模式數字信號輸出，模擬量為連續變化的數字信號輸出。急停對應2路繼電器輸出含1路常開點+1路常閉點，常規使用常開點，常閉點作為備用。

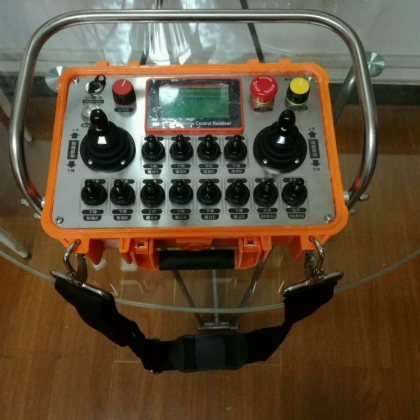

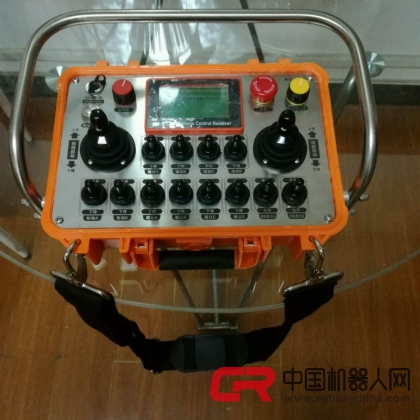

發射器端布局及功能說明
1）2個十字搖桿，每個搖桿Y軸方向執行開關量+模擬量，X軸方向向內側方向操作執行1路開關量。2個搖桿前后推動分別針對底盤左右履帶前進后退進行控制，同步向前推動則前進，同步向后則好后退，左側前推、右側后推，則小車就地順時針轉圈，反之則逆時針轉圈；每個搖桿對應前后2路模擬量控制。搖桿前后推動時，每個方向首先執行1個開關量信號控制，繼續推動則再執行模擬量輸出控制，即為首先對應控制方向的開關量接通，繼續推動再執行此方向的無極調速控制。
2）布局10個三位自復位扭子開關，每個對應接收器端2個點動模式數字信號輸出，功能分別為：鏈臂快進/退，鏈臂慢進/退，自動/手動，平臺慢左/右，平臺快左/右，油缸升/降，機頭正/反轉，機箱升/縮，立柱升/縮，橫梁上升/下降；
3）3個電位器調速，每個對應接收器端1路模擬量控制即為每個對應1路連續變化的數字信號輸出，功能分別為：鏈臂速度、鏈條速度、平臺速度。
4）1個12位波段旋轉選擇開關，用于12個油缸的選擇。
5）啟動按鍵1個，及遙控器電源兩檔選擇開關（打開/關閉）、急停蘑菇頭，啟動按鈕，對1個點動模式數字信號輸出，遙控發射器本身的電源開關啟動后，發射器端通電，且同時對應接收器端主輸出控制回路接通，此時被控端設備總電源接通，急停拍下，可瞬間切斷所有輸出，急停對應2路繼電器輸出含1路常開點+1路常閉點，常規使用常開點，常閉點作為備用。
6）“ 鎖定/解鎖”按鈕1個，可對操作面板具備自復位或點動式功能的按鈕進行鎖定，一旦鎖定，即使誤碰 或跌落地面也不會產生誤動作，另可結合急停兩者同時按下，可與接收器端進行對碼匹配成對，此種情況一般是針對應用現場長期使用中，因特定突發因素比如撞擊導致的損壞或砸壞之類，臨時與同型號的其他發射器或接收器應急匹配成對使用，或新增配發射器或接收器與原有的發射器或接收器進行匹配成對使用的對碼操作應用。
7）回傳顯示：3.8寸屏，可顯示4行，每行可顯示16個字符約為11個漢字。本次回傳顯示內容如下：
擺臂（A軸）速度高位、擺臂（A軸）速度低位，行走（X軸）速度高位、行走（X軸）速度低位，切入角度高位、切入角度低位，平臺位置高位、平臺位置低位，鏈條壓力值高位、鏈條壓力值低位，電機電流高位、電機電流低位，鏈條速度高位、鏈條速度低位。PLC端給信號過來，則顯示，不給信號或信號丟失，則不再顯示相關信息，以PLC給定的情況顯示為準。
本次裝載車無線遙控器非標定制型號DH-Z2YL2K10BZ3M1FSX（DC24V/1發1收/100米/RS485/雙向/Moudbus）！
