臥式一鍵影像測量?jī)x是一臺將遠心成像系統與智能圖像軟件完美結合的設備，能對豎直放置工件的幾何參數（比如：長度，寬度，弧度，角度，直徑，孔距等）進行非接觸式的微米級測量，有效解決了一次成像技術中測量范圍與測量精度之間的矛盾，測量速度是傳統測量?jī)x器的10倍以上，大幅度提高了測量效率和精度，消除人為誤差，實現了精密測量的自動化和智能化。
● 原理
臥式一鍵式影像測量?jī)x通過遠心光學圖像采集系統，對工件的外形尺寸數據進行采集，通過高精度圖像處理算法和機器學習智能算法對采集的圖像進行數據分析處理，獲得實際測量尺寸值。本產品通過UI軟件設計技術將圖形處理算法和機器學習智能算法封裝成圖像測量軟件，通過C/S架構能夠?yàn)?/font>客戶提供簡潔、迅速的測量途徑，同時可配合自動化流水線進行流水線式自動測量與檢測，精度及自動化程度高，適合當前的工業化生產環境。
● 核心結構及算法
◆ 遠心光學成像系統
遠心光學成像系統主要是指在物方和像方光線平行于光軸的光學系統，其具有高分辨率、誤差確測量“近乎零畸變”等特點。遠心鏡頭由于主光線與不存在普通光學鏡頭存在的成像遠近造成的視覺誤差，因此適合高景深范圍的光學測量。本產品選用遠心光學系統對被測件成像，在一定成像距離內無需調焦，可消除透視變形，打破量?jī)x器在測量前必須進行調焦操作的局限性，大幅度縮減測量準備時間，為一鍵完成所有圖像尺寸測量實現奠定良好的基礎。
◆ LED 照明系統
光源為光學測量系統的關鍵部件，合適的照明光源可突出被測產品特征、提高測量精度。我司技術團隊在實驗室進行了大量設計仿真與實驗研究，設計出多款能夠適用于各種檢測環境的光源，通過選擇最佳光源進而消除雜散光對輪廓成像精度的影響，充分保證待測物體投影的真實性。
◆ 基于機器學習的圖像輪廓匹配算法
常規光學影像測量?jī)x器對待測工件的擺放位置和方向有非常嚴格的要求（比如，要放置在有標記的區域合等），否則，將無法得到準確的測量結果，甚至根本無法完成測量。然而，待測件一般是微小物體，嚴的物品并不容易，加長了測量的準備時間。而一鍵式測量?jī)x則允許工件隨意擺放于檢測平面上，在測量軟件中實現待測工件圖像與其標準圖像的自動配準的效果，配準的前提則是圖像中的有效幾何特征，找到并提取出這些特征以確保圖像配準。在圖像處理于圖像數字化表示所需數據的維數通常很高，直接對圖像的原始數據進行處理十分困難。為了提高測量?jī)x采用基于機器學習及模式識別的圖像輪廓匹配算法，獲取描述圖像自身的各類特征，從而迅速完成對特征目標的描述，進而實現輪廓匹配。本算法在研究過程中對參數和流程進行了大量?jī)?yōu)化，將誤最低程度，完成對高低錯位、順/逆時針旋轉及鏡像圖像的精確識別及匹配，保證在測量過程中可以隨意擺減少測量準備時間。
● 功能
◆ 向?qū)?/font>操作，3分鐘即可熟悉操作流程
區別于傳統的影像儀、工具顯微鏡等測量?jī)x器，測量前需校準，測量時需要移動XY坐標臺，操作復雜、繁瑣?？焖俟鈱W(xué)圄像測量?jī)x，無任何繁鎖步驟，只需按照向?qū)崾?，任何人均可快速掌握操?/span>步驟。
◆ 多種測量工具，任意組合
包含有圖像上實際存在的點，線，圓等基本圖形工具，也可以通過基本圖形組合得到虛擬的輔助圖形。通過這些圖形工具，可以組合出所有的幾何圖形，輕松完成各種復雜的測量任務。
◆ 內置SPC數據統計分析
臥式一鍵影像測量?jī)x內置SPC（Super Deflashing Function）功能，可以在測量后讀取指定的測量數據并可即時顯示，并自動計算最大值、最小值、平均值、標準差、偏移值、Ca、Cp、Cpk等統計系數協助您完成報表編制。
◆ 報表導出
測量結果可以以Excel格式導出。
● 解決市場上的痛點
臥式一鍵式影像測量?jī)x是一種新型的影像測量技術，它和傳統的二次元影像測量?jī)x不同的是它不再需要光柵尺位移傳感器作為精度標，也不經過大焦距的鏡頭經過放大產品影像來保障測量精度。一鍵式影像測量?jī)x通過一個大視角景深的遠心鏡頭，將產品輪廓影像縮小數倍或數十倍后傳遞至幾千萬像素高分辨率CCD相機上做數字化處理，再由具有強大計算能力的后臺繪圖軟件完成按照預編程序指令快速獲取產品的輪廓，最后和以高像素相機微小像素點形成的標尺進行對比后計算出產品的尺寸，同時完成對尺寸公差的評價。一鍵式影像測量?jī)x的結構簡單，不需要位移傳感器光柵尺，僅需大視角大景深的遠心倍率縮小鏡頭、高像素的CCD相機和計算能力強大的后臺軟件。
● 大視野整體成像，一鍵測量
影像測量?jī)x、工具顯微鏡、影儀等由于視野較窄，在測量和設置時難以掌握下一個測量位置，還必須邊移坐標臺，邊逐個位置進行測量，極其耗時。而本產品可實現較大的成像范圍，且在此范圍以內的工件可整體成像按一鍵即可一性次測完所有尺寸，瞬間完成測量任務。如圖所示：在進行注冊圖樣時，圖像會進行自動配準操作，自動識別
同類工件，操作省心。
● 無需夾具定位工件，可任意擺放
臥式一鍵式影像測量?jī)x通過內置的精確自動配準算法，只需第一次注冊了工件圖樣，即可在任意位置，任意角度擺放同一工件或相同形狀的工件，配準算法均可自動鎖定工件的位置，而不像傳統測量?jī)x器，每一次測量都需要夾具定位。如右圖所示，當同一工件或相同形狀的工件放置于測量臺上時，一鍵式影像測量?jī)x會自動標識工件尺寸，實現迅速測量工件尺寸。
● 一次性同時測量多個工件
可以一次性在檢測平臺上擺放多個同類型的工件，對擺放位置和角度同樣無任何要求。軟件對每個工件位置進行鎖定，一次性同時測量，大大提高了測量效率。如右圖所示，圖中一鍵式影像測量?jī)x可以對相同外形的同一類型的工件進行測量并在瞬間完成測量操作。
● 超大景深，無需調焦
最大景深可達200mm，目前是業界最大景深，只要被測工件高度在景深范圍以內，無需任何調焦，整個工件上下均可清晰成像。在遠心光學系統中，調焦的過程不會引起放大率的變化。而且在整個工作距離內光學系統的放大率是不會發生變化的。因此物體的移動不會改變放大率。所有這種光學系統適用于高精度測量物體的場合。
|
型號 |
臥式系列 |
||||
|
ZKM5035H |
ZKM9050H |

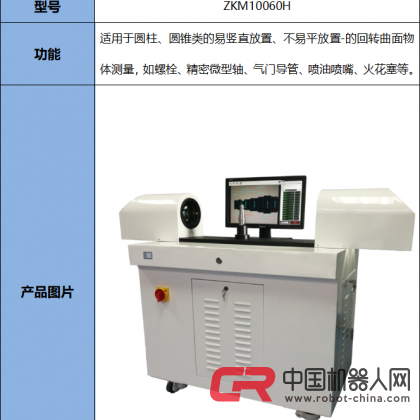

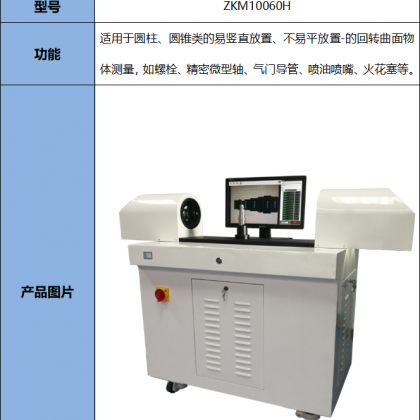

ZKM10060H |
ZKM15070H |
ZKM210130H |
|
|
測量范圍 |
50X35 |
90X50 |
100X60 |
150X70 |
210X130 |
|
測量誤差 |
±1 |
±2 |
±3 |
±5 |
±5 |
|
重復精度（μm） |
±0.5 |
±0.7 |
±1 |
±1.5 |
±2 |
|
景深 |
30 |
50 |
80 |
100 |
100 |
|
圖像 傳感器 |
10000萬像素 |
29000萬像素 |
|||
|
照明系統 |
LED平行光源 |
||||
|
操作軟件 |
圖像測量軟件 |
||||
|
外形尺寸（長寬高cm） |
90X15X25 |
125X75X112 |
125X75X112 |
155X75X112 |
190X75X112 |
|
工作環境 |
溫度5?35℃，濕度20％?80%（無凝結） |
||||
|
保修期 |
一年 |
||||
①.將電源線與插座相連。
注：連接電源線時，要確保在插座是斷開電源的情況下連接，否則可能造成儀器損壞或是人員觸電的情況。
②.將千兆帶寬網線連接到產品和電腦的網絡接口上。網線的主要作用是用來傳輸相機采集的圖像數據。
注：配套使用的電腦需要具備能夠傳輸千兆帶寬數據的網卡，這樣才能夠滿足產品的運行條件。
③.將USB連接線的兩端分別連接到產品和電腦的USB接口上。USB連接線的主要作用是調節光源的亮度和傳輸控制信號。
|
|
|
|
|
|
|
|
