1 色差理論介紹

1. 如何感受到顏色：有三個重要的因素必須同時存在，才能觀察到色彩：光源、物體、觀察者。



2. 光是一種電磁波。人類能感受的光是整個光譜中的一小部分，稱為可見光?？梢?jiàn)光波長范圍為400-700nm。日常生活中的大部分光光比如日光、燈光都是以復色光存在，日光通過棱鏡可顯示出光譜如下：



3. 為了從基色出發定義顏色模型，1931年國際照明委員會(CIE)在RGB模型基礎上，建立了2度角顏色測量和計算標準，使顏料、染料和印刷等工業能夠明確指定產品的顏色。

4. CIE1931 規定了光源有：A、B、C、D50、D55、D65、D75。

其中D50表示5000K色溫的日光、D55表示5500K色溫的日光，以此類推，最常用的是D65光源。

5. 1976年CIE建立了10度角顏色測量和計算標準，并建立CIE LAB均勻色空間計算體系。CIE LAB系統是現今最被廣泛使用的色差計算公式，特別是在印染、油漆、塑料等涉及著色劑的行業。

6. L*代表亮度值（Lightness）：



7. a* 代表由綠-紅組成的坐標，b*為由藍-黃組成的坐標：



8. C*為彩度，h為色調角：



9. CIELAB (L*a*b*) 值畫在顏色空間上。計算顏色空間上兩點之間的差異，即可表示為色差△L*/DL*、△a*/Da*、△b*/Db*。

△L*=L*（測量值）-L*（標準值）

△a*=a*（測量值）-a*（標準值）

△b*=b*（測量值）-b*（標準值）

10. 利用 △L*, △a* and △b* 組成的色差方程式來計算標準件與測試件之間的總色差 ，稱為 delta E* ，並以符號 △E*/DE*表示。

DE* = [(DL*)² + (Da*)² + (Db*)² ]^1/2

11. 通常在規定樣品顏色時，會規定出顏色的色差范圍，DL*、Da*、Db*、DE*在一定范圍內，認為樣品是合格的、超過一定范圍認為樣品不合格。

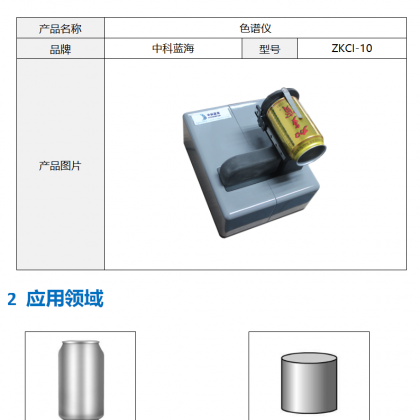

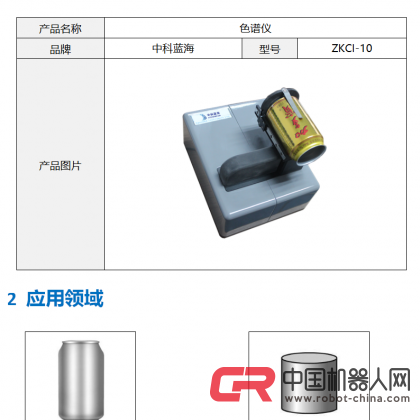

2 產品簡介

本產品采用多組LED光源，光源射入積分球內，積分球使點光源變?yōu)榫鶆蚵涔?，在整個積分球內進行漫射，光線照射到被測樣品后進行反射，反射光經過漫反射，進入到光譜采集頭內，通過光纖傳到進入光譜儀，測出樣品的色差。

本產品ZKCI-10采用積分球漫反射照明，8度角采集的結構。

光源與光譜儀通過光纖傳導，在保證精度的情況下使儀器結構更加靈活。

光源采用多組LED，確保400-700nm范圍內能量均勻。

光譜儀采用線陣CCD的結構設計，使得單次檢測時間小于50ms。



本產品采用的積分球漫反射照明，提高了光源的不均勻度，并且采用光纖傳輸光源，提高了檢測精度。目前市場上現有的色差儀基本上是用于測量平面樣本的色差，對于圓柱形的樣本，武大進行檢測，而目前市場上的產品種類和形狀繁多，從美觀和實用的角度來說，圓柱形的產品居多，之前需要測量色差時，需要將產品剪開。因此，本產品是用于測量圓柱形產品的色差，填補市場上的空白，無需對產品進行裁剪，操作簡單，節省了樣品。本產品采用的積分球漫反射照明，提高了光源的不均勻度，并且采用光纖傳輸光源，提高了檢測精度。





3 產品優勢

1、 專門為圓柱形樣品設計，易拉罐無需剪開，操作簡單，節省樣品。

2、 光譜分析為線陣CCD光譜儀，分辨率高達1nm。

3、 檢測速度快，單次檢測時間小于50ms，單個樣品檢測時間小于1秒。

4、 光源為多組LED復合而成，全譜能量均衡，壽命長，穩定性好。

5、 檢測結果穩定、重復性高高達0.05△E。

6、 使用光纖傳輸光源與反射光譜，使得儀器兼顧精度與靈活小巧。



4 技術參數

樣品類型	圓柱型易拉罐
樣品照明	積分球漫反射照明
光譜采集	8度角采集
光源	多路LED
光譜分析	線陣CCD光譜儀
檢測波長	400-700nm
波長間隔	1nm
球形漫反射	PTFE（聚四氟乙烯）
檢測口直徑	7mm
白色重復性	0.05△E（CIELAB）
測量參數	L*、a*、b*、△L*、△a*、△b*、△E*
軟件	JYColorAnalysis分析軟件
標準照明體	A、B、C、D50、D55、D65、D75
觀察角度	2度角、10度角
數據保存	數據庫
接口	USB
尺寸	200X250X222mm
重量	7.4kg





5 結構展示



6 操作軟件

色譜儀帶有上位機軟件，功能豐富，操作簡單。

軟件帶有數據庫保存功能，方便記錄與查看數據。

光譜譜線觀察窗口能直觀的看到反射率譜線差異。

a* b*坐標圖能直觀的看到色差趨勢。

功能包括譜線采集、視頻對焦、譜線記錄、數據導出、等等。







7 重復性報告



8 產品對比

說明：取20個加多寶罐子使用ZKCI-10測量后，剪開壓平后使用愛色麗CI64進行測量，測量位置相同。
