基本參數
|
品牌
|
帝科萊德
|
型號
|
DH-Z2X8F1P2（DC24V/1發2收/100米/繼電器模式/程序選號）
|
|
電壓
|
DC12-24VV
|
加工定制
|
是
|
|
重量
|
1-2kg
|
用途
|
1對2控制工業機械設備無線控制
|
| |
|
|
|
詳細說明

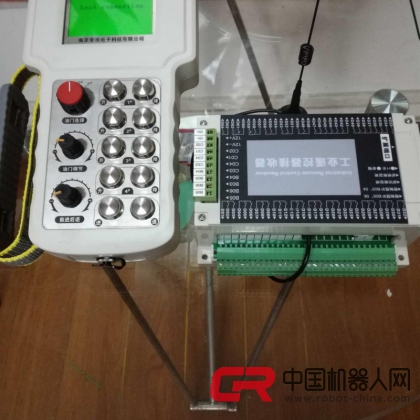

1對2選擇8路管道機械遙控器研發設計說明
1對2選擇8路管道機械遙控器，整套包含1臺發射器+2臺接收器，實際需要50米，遙控距離按照100米提供。發射器端布局1個兩位置旋轉選擇開關，選擇位：1 號、2號，8個動作執行按鍵，1個“鎖定/解鎖”按鍵，另有啟動+急停旋鈕。
1）8個動作執行按鍵，每個按鍵各對應接收器端各1路常開點繼電器輸出，具體8個按鍵之間是點動模式還是自鎖保持模式，是否需要互鎖邏輯，均可根據實際情況訂貨前設定；
2）選號模式：1個旋轉選擇開關，程序選號模式，選中1號，則8個按鍵操作時即為控制1號接收器動作輸出，選中2號則8個按鍵即為針對2號接收器的8路動作輸出控制；
3)兩臺接收器各自獨立，選擇哪臺，則哪臺對應按鍵的一對一的控制回路即刻進入待機受控狀態。動作輸出均為常開點繼電器輸出模式，無源干接點信號，通斷模式，共線模式，可據需定制，可以每個單獨獨立，亦可2個或3個一組一個共線，亦可全部一個共線模式，據需而定；
4)發射器端模式，亦可據需設計為16個按鍵式，上面8個按鍵用于1號接收器，下邊8個按鍵用于2號接收器，且每個按鍵與輸出控制回路均為一一對應，急停則對應2個接收器的主輸出回路，可同時切斷所有輸出，確保安全控制；
5）1對2選擇8路管道機械遙控器非標定制型號DH-Z2X8F1P2（DC24V/1發2收/100米/繼電器模式/程序選號），接收器端如為其他電壓，則可通過配置外置變壓器轉壓適配。
