基本參數
|
品牌
|
帝科萊德
|
型號
|
DH-Z4F10BZ25K2KR
|
|
電壓
|
AC220V/ AC380VV
|
功率
|
0.01KW
|
|
加工定制
|
是
|
重量
|
2-3kg
|
|
用途
|
隧道臺車、棧橋、掘進機、盾構機等設備無線遙控器操作控制
|
|
|
詳細說明
隧道棧橋臺車無線遙控器產品說明
隧道棧橋臺車無線遙控器，整套遙控器包含2個部分即為1臺發射器+1臺接收器，遙控距離按照100米提供，接收器端通過繼電器輸出控制，總計包含動作功能輸出控制繼電器20+1+4=25路，其中有2路常閉點，23路常開點，以及反饋輸入繼電器2路常開點，另有急停對應的2路繼電器輸出含1路常開點+1路常閉點，常規使用常開點，常閉點作為備用，

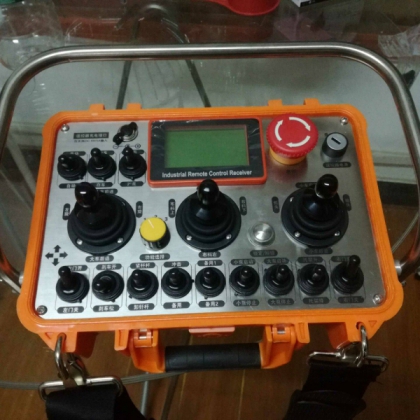

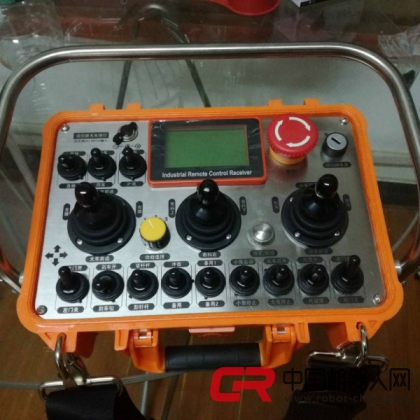

發射器端按鈕布局及功能說明
1）布局4個按鍵，分別為：電機啟動1、電機停止1，電機啟動2、電機停止2；均設計為點動不互鎖模式，且電機啟動均對應常開點繼電器輸出，電機停止均對應接收器端常閉點繼電器輸出。（點動設計便于對應后端的自鎖接觸器控制）
2）10個三位自復位扭子開關，每個扭子開關均為前中后三位，中間為零位，前后兩位各對應接收器端1路常開點繼電器輸出，10個扭子開關合計對應20路常開點繼電器輸出，另10個扭子開關的20個動作任意一個輸出執行時，均同時對應1路公共使用觸點DT0繼電器輸出。
10個扭子開關對應的功能分別為：小車前進、小車后退，前左移伸出、前左移縮回，前右移伸出、前右移縮回，后左移伸出、后左移縮回，后右移伸出、后右移縮回，后輪升起、后輪下降，前輪升起、前輪下降，后橋升起、后橋下降，左前橋升起、左前橋下降，右前橋升起、右前橋下降。
3）輸入反饋：接收器端2路繼電器輸入反饋，用于確定1號電機2號電機，是否已經啟動或是否已經停機的確認，反饋到發射器端液晶屏上顯示，1號電機已啟動、1號電機已停止，2號電機已啟動、2號電機已停止，因為操作的連貫性需要，液晶屏休眠時間按照2分鐘設定，在沒有任何操作2分鐘后，液晶屏可自動息屏，直到按下任意按鍵，即刻瞬間喚醒點亮。
4） “ 鎖定/解鎖”按鈕1個，可對操作面板具備自復位或點動式功能的按鈕進行鎖定，一旦鎖定，即使誤碰 或跌落地面也不會產生誤動作，另可結合急停兩者同時按下，可與接收器端進行對碼匹配成對，此種情況一般是針對應用現場長期使用中，因特定突發因素比如撞擊導致的損壞或砸壞之類，臨時與同型號的其他發射器或接收器應急匹配成對使用，或新增配發射器或接收器與原有的發射器或接收器進行匹配成對使用的對碼操作應用。
5） 總啟動+總急停旋鈕，啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！
本次隧道棧橋臺車無線遙控器非標定制型號DH-Z4F10BZ25K2KR（雙向/DC24V/繼電器輸出/1發1收/100米/25路輸出2路輸入急停2路），其他電壓通過外置變壓器轉壓適配
