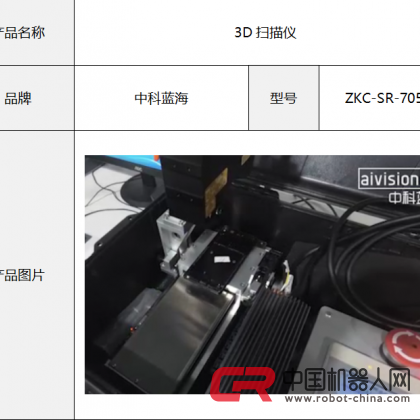

3D掃描儀集成光源，自動最佳化亮度設定，無須外置光源和用戶調節光源，采用藍色激光可以實現所有測量，超高速：8000輪廓/秒，25,600,000點/秒測量。擁有超高動態范圍，是普通相機的100倍。從反射率低的黑色，或者斜面到反射率較高的金屬，可以同時進行準確測量。其安裝簡單，一體化設計，不需要現場調整，無需現場標定，出廠設置優化到最佳狀態，同等分辨率下?lián)碛袠I(yè)內最寬X量程。
各零部件介紹：
圖3-1 相機各零部件說明圖
表3-1 相機各部件說明
|
序號 |
名稱 |
功能說明 |
|
1 |
激光發射LED |
綠色亮燈：對象物體位于測量范圍的中心附近時 橙色亮燈：對象物體位于測量范圍內時 橙色閃爍：對象物體位于規定的測量范圍外時 紅色亮燈：傳感頭發生系統錯誤時 |
|
2 |
安裝專用螺絲孔 |
安裝相機時可使用該螺絲孔。 |
|
3 |
安裝孔 |
使用附帶的六角帶孔螺栓安裝相機。 |
|
4 |
遮光金屬板安裝孔 |
將遮光金屬板等安裝至相機時使用。注意請不要用于固定相機。 |
|
5 |
相機感光窗口 |
接收測量所使用的激光。 由玻璃蓋罩保護。 |
|
6 |
相機激光發射窗口 |
發射測量所使用的激光。 由玻璃蓋罩保護。 |
|
7 |
相機線纜接口連接器 |
連接相機線纜。 |
圖3-2 控制器各零部件說明圖
表3-2 控制器各部件說明
|
序號 |
名稱 |
功能說明 |
|
1 |
IO輸入輸出、編碼器輸入、RS232接口端子臺 |
用于控制信號的輸入、輸出；用于輸入編碼器的脈沖信號； 用于RS232串口連接；以及用于IO隔離部分的電源供電。 |
|
2 |
24V電源端子臺 |
用于控制器電源供電（DC24V）。 左：+24V, 中：0V, 右：大地（機殼） |
|
3 |
以太網接口RJ45連接器 |
通過以太網線連接PC或交換機。 |
|
4 |
相機線纜接口連接器 |
通過相機線纜連接相機。包括相機A連接器和相機B連接器。 |
|
5 |
保留 |
嚴禁使用，否則可能會導致設備損壞。 |
|
6 |
USB2.0接口連接器 |
連接鍵盤、鼠標等USB從設備。嚴禁連接電腦 ！ |
|
7 |
VGA接口連接器 |
通過VGA線纜連接顯示器。 |
|
8 |
電源指示燈 |
藍色，指示上電狀態。 亮：已上電，且電源正常 滅：沒上電，或電源不正常 |
|
9 |
控制器運行狀態指示燈 |
綠色，指示控制器運行狀態。 閃爍：正常運行狀態 滅：沒上電，或不正常 |
|
10 |
控制器錯誤狀態指示燈 |
紅色，指示控制器錯誤狀態。 亮：發生錯誤狀態 滅：正常 |
v l同時測量寬度，位置，高度，高度差，傾斜度，可根據3D輪廓數據，檢測面積、體積
v l集成藍色激光，無需外部光源，自動最佳化亮度設定，自動調節光功率、曝光時間、相機增益
v l超高速: 8000輪廓/秒, 25,600,000點/秒
v l超高動態范圍，反射率較低的黑色，或者斜面和反射率較高的金屬，可以同時進行準確測量
v l同等分辨率下超寬的x軸視野
v l支持單端，和差分編碼器輸入
v l安裝簡單，一體化設計，無需要現場調整
v l無需現場標定，出廠設置優化到最佳狀態
v l設置簡單，非專業人士也可在短時間內完成簡單設定
v l測量精度有保障，經過符合國際標準的標準儀器校準
v l配備位置補正功能，可應對與測量誤差息息相關的目標物位置偏移，短時間內解決問題
v l非接觸式激光測量，不會劃傷目標物，不會因人而異產生偏差
v l擁有IP67 外殼防護等級，抗沖擊性好，并采用高韌性電纜，可放心使用
|
參數 |
中科藍海ZKC-SR-7050 3D掃描儀 |
|
參考距離 |
50mm |
|
Z軸高度(FS) |
±2.5 mm |
|
X軸寬度 |
30mm |
|
光源波長 |
405nm |
|
激光器等級 |
2M |
|
激光器輸出功率 |
10mW |
|
Z 軸線性度 |
±0.1%的FS |
|
Z 軸重精度 |
0.2uM |
|
X軸重精度 |
2.5uM |
|
X軸數據間隔 |
10uM |
|
X軸輪廓點數 |
3200 |
|
掃描速度（Hz） |
2500~8000 |
|
I/O接口 |
8個可編程輸入接口，8個可編程輸出接口 |
|
編碼器輸入 |
支持單端、差分編碼器 |
|
輸入輸出 |
1個VGA接口，2個RS232接口，2個USB2.0接口，1個100Base-TX/1000Base-T以太網接口 |
|
相機尺寸 |
160x98x48 |
|
控制器尺寸 |
182x169x64 |
|
重量 |
750 |
圖1 3D掃描儀相機尺寸圖 單位
圖2 3D掃描儀控制器尺寸圖 單位
圖3 控制器外部端口接線示意圖
手機殼檢測：
檢測優勢——快速檢測：一次掃描可計算中框平整度，TP平整度，TP平整度以及各個結構件的段差
1.手機殼裝配中結構件高度差、區域平整度、輔料有無等檢測
2.手機中框內邊緣尺寸檢測，和玻璃蓋版匹配
