基本參數
|
品牌
|
帝科萊德
|
型號
|
DH-Z2YL5X4BZ
|
|
電壓
|
DC24VV
|
功率
|
0.01KW
|
|
加工定制
|
是
|
外形尺寸
|
240*160*100mm
|
|
重量
|
2-3kg
|
用途
|
軌道車、軌道機械、輸送設備、導軌車等設備的無線遙控操作
|
| |
|
|
|
詳細說明
研制商雙向液壓軌道機械遙控器說明
雙向液壓軌道機械遙控器，整套包含1臺發射機+1臺接收機，遙控距離按照100米提供，接收器端通過RS485輸出，除急停外，其他開關量、模擬量均通過485輸出與PLC之485以Moudbus協議通信，開關量為定值點動或保持模式信號，模擬量為連續變化的數字信號輸出，急停對應2路繼電器輸出含1路常開點+1路常閉點，常規使用常開點，常閉點作為備用。

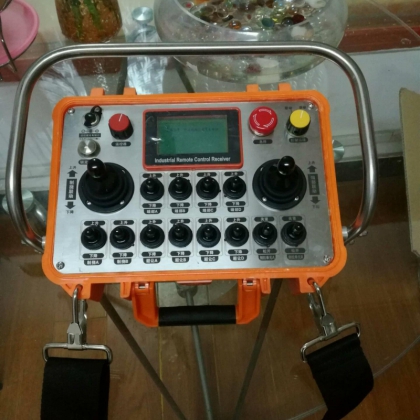

遙控器發射器端按鈕布局及功能說明
1）布局2個搖桿，左邊搖桿，只可左右一字型推動，對應2路開關量控制。右邊搖桿，只可前后一字型推動，對應1路模擬量輸出控制，即為對應接收器端1路連續變化的數字信號輸出；2個搖桿均為霍爾磁感應式，程序化處理開關量還是模擬量執行方式。左邊搖桿對應的功能：左行、右行，右邊搖桿對應的功能：上升、下降。
2）布局4個三位自復位扭子開關，分別用于控制：主泵—啟動、停止，車體固定—夾緊、松開，包位固定—鎖緊、松開，包體---快升、快降。每個扭子開關均為前中后三位，中間為零位不對應輸出，前后2位各對應接收器端1路點動模式定值數字信號輸出。
3）布局1個五位置波段旋轉選擇開關，選擇位分別為：0位、停止行走、澆鑄行走、滿載行走、空載行走，對應接收器端4個定值保持模式數字信號輸出；
4）8個LED指示燈回傳顯示指示，亮起與否，以PLC采集到的被控端的數據為準，PLC給定哪個信號則哪個指示燈亮起，亮起的時間待商定。指示燈對應的回傳功能分別為：車體夾緊、車體松開、小車運行、主泵運行、包體鎖緊、包體松開、包體初位、包體高位。
5）角度回傳顯示功能，后端PLC通過給入的4-20mA信號，通過485數據接口以數字信號傳遞給接收器端，將20-4=16mA分成180段，每段基本單位對應液晶屏顯示1度，反應的是當前角度的實時變化數值，角度是從0-180度角之間的變化。
液晶屏除顯示一一對應時時變?cè)挼慕嵌韧?，另?shí)時顯示當前電池電量、信號強度、操作按鈕提示。
6） “ 鎖定/解鎖”按鈕1個，可對操作面板具備自復位或點動式功能的按鈕進行鎖定，一旦鎖定，即使誤碰 或跌落地面也不會產生誤動作，另可結合急停兩者同時按下，可與接收器端進行對碼匹配成對，此種情況一般是針對應用現場長期使用中，因特定突發因素比如撞擊導致的損壞或砸壞之類，臨時與同型號的其他發射器或接收器應急匹配成對使用，或新增配發射器或接收器與原有的發射器或接收器進行匹配成對使用的對碼操作應用。
7） 總啟動+總急停旋鈕，啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！
本次雙向液壓軌道機械遙控器非標定制型號DH-Z2YL5X4BZ（DC24V/雙向/RS485輸出/1發1收/搖桿分別為開關量和模擬量/100米
