基本參數
|
品牌
|
帝科萊德
|
型號
|
DH-ZYK3F3X2X/45BZ（DC24V /RS485輸出/1發1收/搖桿4向開關量/100米）
|
|
電壓
|
DC12V或DC24VV
|
功率
|
0.01KW
|
|
加工定制
|
是
|
外形尺寸
|
240*160*100mm
|
|
重量
|
2-3kg
|
用途
|
隧道敷設機械、隧道臺車、襯砌臺車、隧道掘進機、鑿巖鉆機等設備的無線遙控器操作
|
| |
|
|
|
詳細說明
研制商隧道敷設機械遙控器產品說明
隧道敷設機械遙控器，整套包含1臺發射器+1臺接收器，接收器端通過RS485輸出，除急停外，其他所有開關量控制信號均通過485數據接口以數字信號方式輸出，進而與被控端PLC之485接口以Moudbus協議通信，急停對應2路繼電器輸出含1路常開點+1路常閉點，常規使用常開點，常閉點作為備用。

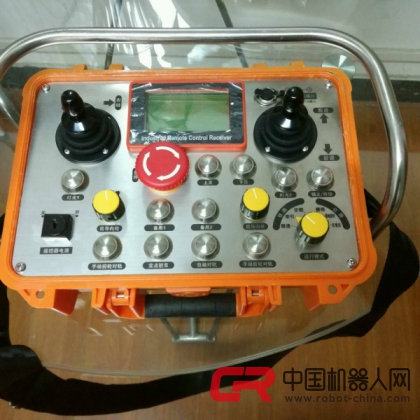

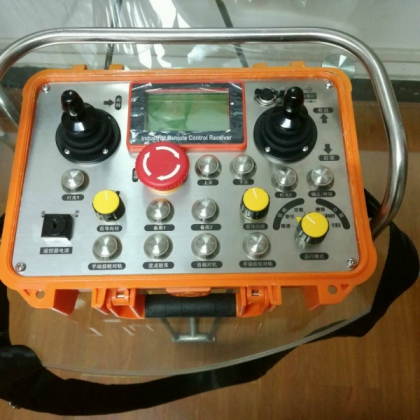

發射器端功能按鈕布局及說明
1） 布局5個旋轉開關，4個兩位、1個三位，分別對應功能：土工布/防水板（2個信號）、碳粉制動器開/關（1個信號）、X軸鎖定/解鎖（1個信號）、Y軸鎖定/解鎖（1個信號）、手動/自動/暫停（3個信號），定值保持模式數字信號輸出；
2） 按鍵布局3個，均為點動模式，且不設定互鎖邏輯，功能分別為：回零點、回原點、故障復位，對應接收器端3路點動模式數字信號輸出；
3） 針對5臺電機正反轉，布局為5個三位自復位撥桿控制，每個撥桿對應前中后3個位置控制，中間為零位，不對應輸出，前后2位各對應接收器端1路點動模式數字信號輸出，5個合計對應10個定值點動模式數字信號輸出，功能分別為：卷筒放卷/卷筒收卷，敷設臂上升/敷設臂下降，敷設臂上傾斜/敷設臂下傾斜，卷筒前進/卷筒后退，撐靴伸出/撐靴縮回。
4） 布局1個四方向開關量搖桿，用于控制臺架行走X軸Y軸伺服電機，動作分別為：Y軸電機前進后退，X軸電機左移右移，對應接收器端4路點動模式數字信號輸出。是否需要在X軸Y軸夾角實現2個方向動作的聯動待商定。
5） 啟動+急停蘑菇頭旋鈕，啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！
6） “ 鎖定/解鎖”按鈕1個，可對操作面板具備自復位或點動式功能的按鈕進行鎖定，一旦鎖定，即使誤碰 或跌落地面也不會產生誤動作，另可結合急停兩者同時按下，可與接收器端進行對碼匹配成對，此種情況一般是針對應用現場長期使用中，因特定突發因素比如撞擊導致的損壞或砸壞之類，臨時與同型號的其他發射器或接收器應急匹配成對使用，或新增配發射器或接收器與原有的發射器或接收器進行匹配成對使用的對碼操作應用。
本次隧道敷設機械遙控器非標定制型號DH-ZYK3F3X2X/45BZ（DC24V /RS485輸出/1發1收/搖桿4向開關量/100米）！
