基本參數
|
品牌
|
帝科萊德
|
型號
|
DH-Z1YW4FSNYX （數字信號+IO輸出/有線航插連接 /DC24V）
|
|
電壓
|
DC24VV
|
加工定制
|
是
|
|
重量
|
1-2kg
|
用途
|
AGV叉車、堆垛機、碼垛機、機器人小車、RGV、穿梭車、叉車等設備的遙控器控制
|
| |
|
|
|
詳細說明
研制商搬運轉運小車有線控制器產品說明

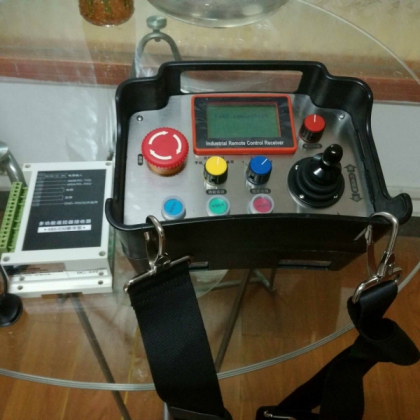

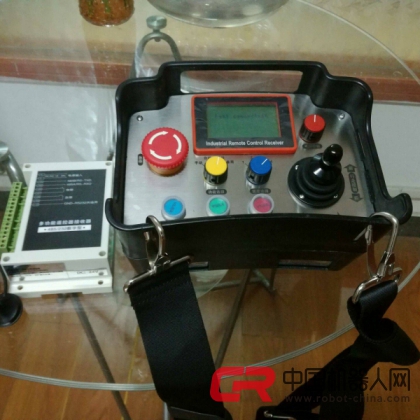

搬運轉運小車有線控制器，布局1個模擬量萬向無極搖桿，5個按鍵，1個啟動旋轉開關，1個急停蘑菇頭按鈕。配置航空插頭公母端，中間連線購方根據自身長短需要自配。
1）控制小車底盤前后左右過程搖桿操作功能說明
搖桿用于控制小車底盤的前進、后退，左轉、右轉，搖桿在Y軸前后推動實現小車的前進、后退控制，在X軸左右推動實現小車的向左或向右行走。
搖桿推動時，在XY軸夾角則實現2個方向動作的聯動。為避免搖桿稍微晃動就會產生誤動作的可能性，設定垂直于XY走標平面7.5度角撥動時，搖桿才開始執行動作輸出，7.5度以內為死區。另因大部分情況下都是直線行走，且人手推動搖桿不可能完全確保直線推動、絲毫沒有角度偏離，故此設定Y軸正負5度角以內均為視為直線推動的目的，只有搖桿偏離超過5度角時，才視為要進行轉彎的目的，X軸正負5度角控制同理。
搖桿為模擬量類型，需定制相應轉換板，模擬量信號轉換為數字信號輸出，對應RS485數據接口輸出，與被控端控制板RS485口以Moudbus協議通信，模擬量信號對應連續變化的數字信號。
2）舉升、下降，設計為2個按鍵，不經主控板，直接連線控制被控端控制板，IO信號輸出；這2個按鍵，亦可選擇布局為1個三位自復位扭子開關，前推上升，中間零位動作停止，后推為下降，推動過程，手松開則自動回到中間零位。
3）抱閘收起、抱閘釋放，設計為2個按鍵，不經主控板，直接連線控制被控端控制板，IO信號輸出；這2個按鍵，亦可選擇布局為1個三位自復位扭子開關，前推上升，中間零位動作停止，后推為下降，推動過程，手松開則自動回到中間零位。
4）使能，對應設計按鍵1個，如上1）2）3）中的所有動作，按下其中的任何一個按鍵，均需同時按下“使能”按鍵相結合，才能執行動作， “使能”鍵與其他操作按鈕均為聯動模式；
5） 總啟動+總急停旋鈕，啟動即為啟動被控端設備電源接通，急停則對應被控端設備總電源斷開，均為直接線控制被控端控制板，2路IO信號輸出；
本次搬運轉運小車有線控制器非標定制型號DH-Z1YW4FSNYX （數字信號+IO輸出/有線航插連接 /DC24V），其他電壓通過外置變壓器轉壓適配！
