基本參數
|
品牌
|
帝科萊德
|
型號
|
DH-Z2X2F1M
|
|
電壓
|
DC12V或DC24VV
|
加工定制
|
是
|
|
重量
|
1-2kg
|
用途
|
滾輪架、焊接設備等無線控制
|
| |
|
|
|
詳細說明

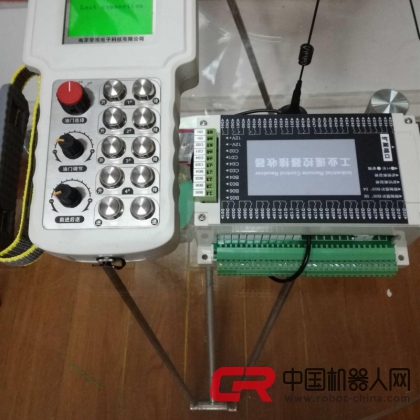

研制商坡口機遙控器產品說明
坡口機遙控器，整套包含1臺發射器+1臺接收器，實際需要20米，本次按照100米提供，收發器之間通過無線電波傳遞指令信號，接收器端輸出除急停外，包含1路模擬量0-10V，3路開關量即為3路常開點繼電器輸出，另有急停對應的2路輸出含1路常開點+1路常閉點繼電器輸出，常規使用常開點，常閉點作為備用。
發射器端按鈕布局及功能說明
1）滾輪正反轉控制，布局為一個三位置旋轉開關，旋轉位分別為：正轉、停止、反轉，對應2路常開點繼電器輸出；
2）啟動、停止，設計為2個按鍵控制形式，兩者共同對應接收器端1路常開點繼電器輸出；
3）無極調速控制，布局為1個電位器控制，摩擦定位式，旋轉到哪個幅度就保持在哪個幅度，對應接收器端1路模擬量0-10V輸出控制；
4） “ 鎖定/解鎖”按鈕1個，可對操作面板具備自復位或點動式功能的按鈕進行鎖定，一旦鎖定，即使誤碰或跌落地面也不會產生誤動作，另可結合急停兩者同時按下，可與接收器端進行對碼匹配成對，此種情況一般是針對應用現場長期使用中，因特定突發因素比如撞擊導致的損壞或砸壞之類，臨時與同型號的其他發射器或接收器應急匹配成對使用，或新增配發射器或接收器與原有的發射器或接收器進行匹配成對使用的對碼操作應用。
5） 總啟動+總急停旋鈕，啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！
本次坡口機遙控器非標定制型號DH-Z2X2F1M（3路常開點+急停2路輸出/空曠100米/1發1收/DC24V），其他電壓通過外置變壓器轉壓適配.
