在以前母公司Kavo的基礎上，SycoTec針對PCB分板應用系列進行進一步開發，根據實際需求為該應用提供系列PCB分板解決方案：4025HY，4026，4029, 4033AC-ESD，4041HY, 4041HY-ESD以及4041HY-ESD-BW
PCB主軸特征：

> 尺寸?。?外圓直徑33mm和45mm
> 效率高：電機效率高達95%
> 轉速高：最高轉速 100 000 rpm
> 旋轉精度高，運轉平穩：夾刀錐面精度 1um
> 功率大
> 更換夾頭方便：手動和氣動
眾所周知，在進行分板時，會產生靜電，然而靜電放電（ESD）可能會對PCB線路板上的電子元件造成損壞，對電路干擾從而對加工設備造成破壞或者其功能紊亂。作為電子兼容測試的一項重要內容，我們提供了針對PCB分板機ESD系列解決方案：
在割板時，切削刀具和PCB板充分接觸，將靜電導入主軸軸心，然后將靜電從軸心通過特殊機構，即使在高速旋轉的條件下將靜電導入主軸外殼，再利用主軸的安裝夾具將靜電通過設備外殼從GND導走。

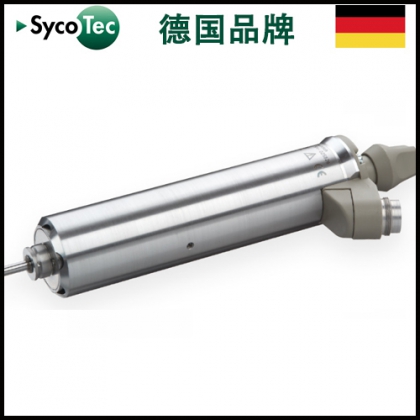

經典款PCB分板機主軸（原KAVO）4025 HY

 德國sycotec 經典款PCB分板機主軸（原KAVO）4025 HY是德國sycotec(原KAVO)針對PCB分板推出的一款迷你型高速主軸，自身帶有風扇，有良好的散熱性能，使用壽命長，高性價比，市場應用有著50多年的歷史，號稱主軸之母！



4025 HY主軸技術參數

外殼夾裝尺寸：33mm
馬達類型：三相異步電機
轉速范圍：5,000 – 60,000轉/分
額定電壓：30 V
電流：最大 8 A
扭矩：最大4.5 Ncm
頻率：83 – 1,000 Hz
功率：250 W
重量：0.6 kg
軸承：2x 陶瓷軸承, 1x 鋼球軸承, 油脂潤滑
防護等級：IP 20
負載方向：軸向 + 徑向
錐面跳動：通常 1 µm
刀具夾持范圍：Ø 0.3 – 4.0 mm (incl. 1/8")
換刀方式：旋鈕
冷卻系統：內置風扇*及外夾具冷卻
防水防塵措施：無
外殼材料：不銹鋼
推薦變頻器：e@syDrive® 4424*, 4425

4025 HY主軸尺寸




4025 HY主軸轉速功率

PCB分板主軸 4041 HY-ESD

德國sycotec PCB分板主軸 4041HY-ESD具有高精度、大扭矩、高轉速，ESD放靜電功能，主要用于PCB分板的切割加工。


4041 HY-ESD主軸技術參數

外殼夾裝尺寸：45 mm
馬達類型：3相異步電機
轉速范圍：5,000 – 50,000 min-1
額定電壓：48 V
電流：最大13 A
扭矩：最大27 Ncm
頻率：83 - 833 Hz
功率：最大 500 W
重量：3.5 kg
軸承：3 x陶瓷軸承, 油脂潤滑
防護等級：IP 54
電機保護：PTC - 100 °C
負載方向：徑向 + 軸向
錐面跳動：通常1 µm
刀具夾持范圍：Ø 1.0 – 6.35 mm (包括 1/8 + 1/4")
換刀方式：氣動 7 - 8 bar 和氣動5- 6 bar
冷卻系統：外夾具冷卻
防水防塵措施：密封氣0.5–0.8 bar(管徑Ø 內/外 4/6 mm)
外殼材料：不銹鋼
推薦變頻器：e@syDrive®  TV 4506，4625,4626

4041 HY-ESD主軸尺寸轉速功率
