基本參數
|
品牌
|
帝科萊德
|
型號
|
DH-Z1Y3X/8
|
|
電壓
|
DC24V，其他電壓配外置變壓器適配，如AC220V或AC380V等V
|
加工定制
|
是
|
|
重量
|
1-3kg
|
用途
|
船舶絞盤、拋錨機、船舶定位絞車、船舶起錨機、絞車等無線遙控操作
|
| |
|
|
|
詳細說明

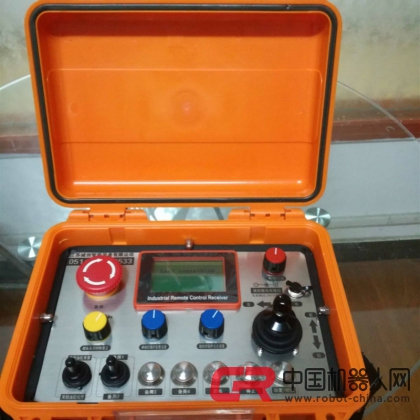

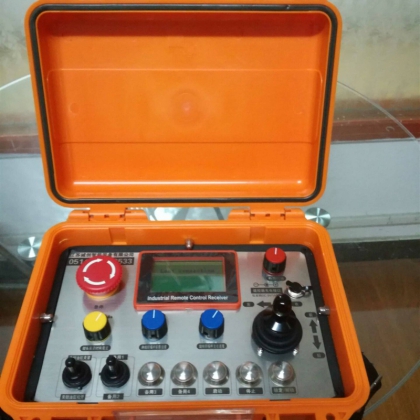

船用系纜絞車遙控器定做說明
船用系纜絞車遙控器，整套包含1臺發射器+1臺接收器，實際需要50米距離，本次按照100米提供。接收器端除急停對應的2路開關量信號輸出外，動作控制包含8路模擬量輸出控制，具體輸出范圍待定（以丹佛斯閥實際情況為準），16個常開點繼電器輸出，用于針對8個丹佛斯閥換向開關量信號控制。
針對8路丹佛斯比例閥（以PVG32為例，單片額定電流0.42A），每個對應的正反轉開度均為6-12-18V，正反向開度，先對應方向開關量控制，方向選擇后，再執行模擬量無極調速控制。
發射器端布局及功能設計說明
1） 布局1個單軸模擬量搖桿，只向1個方向推動即可，本次搖桿設計僅作為速度控制，不作為方向控制，搖桿推動時，只實現模擬量輸出即電壓值范圍的變化；
2） 布局8個三位置旋轉選擇開關，分別為：絞車1正轉、停止、絞車1反轉，絞車2正轉、停止、絞車2反轉，絞車3正轉、停止、絞車3反轉，絞車4正轉、停止、絞車4反轉，絞車5正轉、停止、絞車5反轉，絞車6正轉、停止、絞車6反轉，絞車7正轉、停止、絞車7反轉，絞車8正轉、停止、絞車8反轉，每個三位旋轉選擇開關，均對應接收器端2路常開點繼電器輸出；總合計對應接收器端16路常開點繼電器輸出。
3） “ 鎖定/解鎖”按鈕1個，可對操作面板具備自復位或點動式功能的按鈕進行鎖定，一旦鎖定，即使誤碰 或跌落地面也不會產生誤動作，另可結合急停兩者同時按下，可與接收器端進行對碼匹配成對，此種情況一般是針對應用現場長期使用中，因特定突發因素比如撞擊導致的損壞或砸壞之類，臨時與同型號的其他發射器或接收器應急匹配成對使用，或新增配發射器或接收器與原有的發射器或接收器進行匹配成對使用的對碼操作應用。
4） 總啟動+總急停旋鈕，啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！
本次船用系纜絞車遙控器非標定制型號DH-Z1Y3X/8（8路模擬量/16路開關量動作/空曠100米/1發1收/DC24V），其他電壓通過外置變壓器轉壓適配！
本次有線控制方式，與無線的功能區別僅在于，多出一個“本地/遠程”兩位置旋轉選擇開關，對應輸出端2路繼電器輸出。有線控制器產品型號 DH-Z1Y2X3X/8YX（8路模擬量/16路開關量動作/空曠100米/1發1收/DC24V），其他電壓通過外置變壓器轉壓適配！
關于本次船用系纜絞車遙控器及有線控制器指示燈、蜂鳴器回傳顯示說明
1）Power /電源指示燈，這里可在液晶屏上以類似手機電池電量多少的顯示方式進行顯示，這個指示燈，可以不需要；
2）High oil Temp / 高油溫度，接收器端對應1路繼電器輸入反饋，受控端給入開關量信號對應的輸入繼電器就吸合接通，否則斷開，對應這個指示燈亮起或滅掉；這個指示燈可有液晶屏文字顯示取代，同時配合“Buzzer/蜂鳴器”響起進行提示；
3）Low oil level / 低油位，接收器端對應1路繼電器輸入反饋，受控端給入開關量信號對應的輸入繼電器就吸合接通，否則斷開，對應這個指示燈亮起或滅掉；這個指示燈可有液晶屏文字顯示取代，同時配合“Buzzer/蜂鳴器”響起進行提示；
4）Oil Block / 油塊阻塞，接收器端對應1路繼電器輸入反饋，受控端給入開關量信號對應的輸入繼電器就吸合接通，否則斷開，對應這個指示燈亮起或滅掉；這個指示燈可有液晶屏文字顯示取代，同時配合“Buzzer/蜂鳴器”響起進行提示；
5）Mute / 異常消除，這里可以設計為對應1個LED指示燈，綠燈持續閃爍30秒（時間可商定）提示，表示異常全部消除，一切正常。
如果被控端為PLC控制，則接收器端采用RS485輸出，與PLC之485采用Moudbus協議通信，16路開關量即為接收器端輸出16路定值定值保持模式數字信號，8路模擬量對應接收器端8路連續變化的數字信號，則此時船用系纜絞車遙控器非標定制型號DH-Z1Y3X/8RS485 （RS485/空曠100米/1發1收/DC24V/RS485/8路模擬量+16路開關量輸出/3路開關量輸入反饋）！
