500米電動平板車遙控器定制說明

點擊圖片查看原圖

型號：	DH-Z3X4F6K
單價：	面議
起訂：	1 套
供貨總量：	1000 套
發貨期限：	自買家付款之日起 15 天內發貨
所在地：	江蘇南京市
有效期至：	長期有效
最后更新：	2018-11-09 11:23
瀏覽次數：	2814

公司基本資料信息

您還沒有登錄，請登錄后查看詳情

詳細說明

基本參數

品牌	帝科萊德	型號	DH-Z3X4F6K
電壓	DC24V，其他電壓配外置變壓器適配，如AC220V或AC380V等V	功率	0.01KW
加工定制	是	外形尺寸	148mm
重量	1-2kg	用途	電控平板車、物料車、搬運車、機器人小車、隧道小車、軌道車等設備的無線遙控操作

詳細說明

500米電動平板車遙控器定制說明

電動平板車遙控器，整套包含1臺發射器+1臺接收器，遙控距離按照空曠環境500米提供，收發器信號指令采用無線電波433MHz傳遞，接收器端動作輸出全部采用繼電器方式控制，其中急停對應2路輸出，含1路常開點+1路常閉點，常規使用常開點，常閉點作為備用。發射器端天線內置式，接收器端天線采用外置延長式吸盤天線，因距離較遠，建議天線吸附在距離地面至少2米以上的高度，本次天線定制為2米長度。

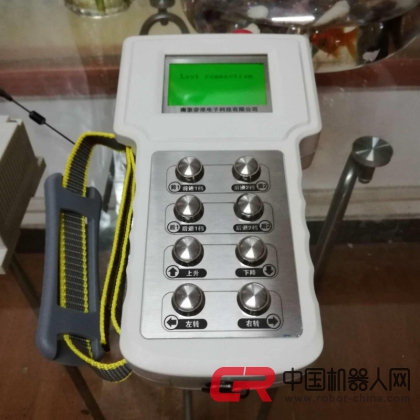

　　發射器端按鈕布局及功能說明

　　1）前進、后退，布局為1個三位置旋轉開關方式控制，選擇位分別為：前進、停止、后退，對應接收器端2路常開點繼電器輸出；

　　2）加速、減速，布局為2個按鍵控制，兩者設計為點動且互鎖邏輯，對應接收器端2路常開點繼電器輸出；

　　3）啟動、停止，布局為2個按鍵，設計為點動不互鎖模式，啟動對應1路常開點繼電器輸出，停止對應接收器端1路常閉點繼電器輸出；

　　4） “ 鎖定/解鎖”按鈕1個，臨時離開作業點，可隨時按下此按鍵，達成鎖定當前面板功能的目的，鎖定可以是鎖住當前按鍵不被誤碰誤操作，亦可作為保持某些按鈕的功能維持不變化之鎖定，根據需要隨時可以解鎖，第二次按下即為解鎖之目的。

　　5）總啟動+總急停旋鈕，啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！

　　本次電動平板車遙控器非標定制型號DH-Z3X4F6K（5常開+1路常閉點/急停2路/空曠500米/1發1收/DC24V），其他電壓通過外置變壓器轉壓適配！

如果控制過程中，需要的是無極調速，則加速/減速控制，可以是2個按鍵，亦可設計為1個電位器的模式。按鍵的話，則1個為速度遞增鍵，1個為速度遞減按鍵，用于針對被控端如0-10V的無極變化輸出控制，每點擊一下則遞增或遞減一個幅度，如果持續按壓按鍵，則實現一直的遞增或一直的遞減。電位器的方式，則為旋轉方式，根據旋轉的幅度來判斷速度執行的大小，同理對應接收器端如0-10V或4-20mA的輸出，摩擦定位式，可以保持在某個特定輸出值上不變化。
