基本參數
|
品牌
|
帝科萊德
|
型號
|
DH-Z8FSN （繼電器輸出/空曠100米/1發1收/DC24V）
|
|
電壓
|
DC12V或DC24VV
|
加工定制
|
是
|
|
重量
|
1-2kg
|
用途
|
物流小車、搬運轉運小車、裝卸料小車、翻斗車、上料車等無線控制
|
| |
|
|
|
詳細說明
使能式AGV小車遙控器說明
AGV小車遙控器，整套包含1臺發射器+1臺接收器，遙控距離按照100米提供，接收器端通過繼電器輸出設計。除急停對應的輸出外，其他動作按鍵總計設計為對應8路常開點繼電器輸出，急停另外對應2路輸出含1路常開點+1路常閉點，常規使用常開點，常閉點作為備用。

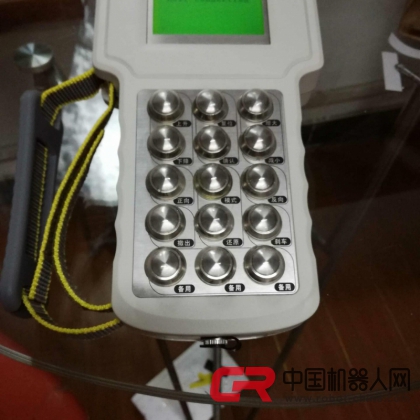

發射器端按鈕布局及功能說明
1）前進、后退，設計為2個按鍵，程序化處理為點動且互鎖模式，對應接收器端2路常開點繼電器輸出；
2）坐旋轉、右旋轉，設計為2個按鍵，程序化處理為點動且互鎖模式，對應接收器端2路常開點繼電器輸出；
3）舉升、下降，設計為2個按鍵，程序化處理為點動且互鎖模式，對應接收器端2路常開點繼電器輸出；
4）抱閘收起、抱閘釋放，設計為2個按鍵，程序化處理為點動且互鎖模式，對應接收器端2路常開點繼電器輸出；
5）使能，對應設計按鍵1個，如上1）2）3）4）中的所有動作，按下其中的任何一個按鍵，均需同時按下“使能”按鍵相結合，才能執行動作，程序化處理為“使能”鍵與其他鍵均為聯動模式；
6） “ 鎖定/解鎖”按鈕1個，可對操作面板具備自復位或點動式功能的按鈕進行鎖定，一旦鎖定，即使誤碰 或跌落地面也不會產生誤動作，另可結合急停兩者同時按下，可與接收器端進行對碼匹配成對，此種情況一般是針對應用現場長期使用中，因特定突發因素比如撞擊導致的損壞或砸壞之類，臨時與同型號的其他發射器或接收器應急匹配成對使用，或新增配發射器或接收器與原有的發射器或接收器進行匹配成對使用的對碼操作應用。
7） 總啟動+總急停旋鈕，啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！
本次AGV小車遙控器非標定制型號DH-Z8FSN （繼電器輸出/空曠100米/1發1收/DC24V），其他電壓通過外置變壓器轉壓適配！
AGV小車遙控器，如果現場有很多臺同款功能的小車，需要每一個人都可以對現場任意一臺小車進行控制，那么本機型可以設計成選號的控制方式，可以1對多選號，1對1控制，多對1控制，多對多選號等，盡量減少收發器的數量，即可節省成本，又可達成控制的多樣靈活性，比如可以同步2臺或多臺設備聯動操作，同步前進、同步后退，同步左右轉動等。距離，亦可根據需求定制，可以是250米、500米、800米、1000米等，均可據需定制。
