基本參數
|
品牌
|
帝科萊德
|
型號
|
DH-Z6F4K500
|
|
電壓
|
DC24V，其他電壓配外置變壓器適配V
|
重量
|
1-2kg
|
|
用途
|
500米外遙控正反轉纏繞式機械設備
|
|
|
詳細說明
500米放纜機遙控器產品說明

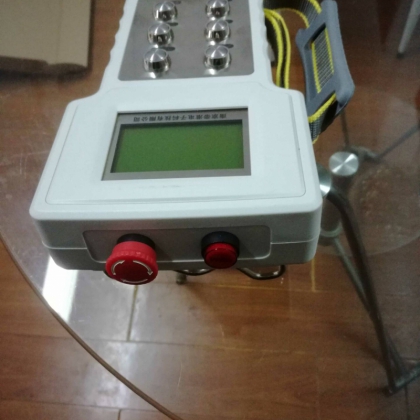

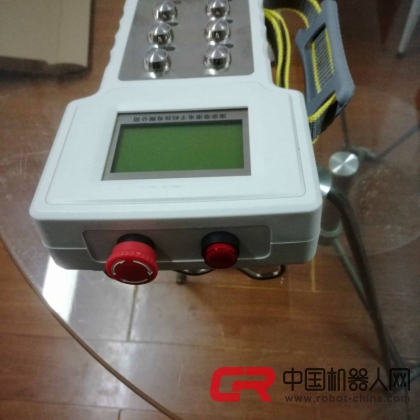

放纜機遙控器，整套包含1臺發射器+1臺接收器，接收器端通過繼電器輸出與被控端交流接觸器連接控制。本次為空曠環境下500米需求，發射器和接收器之間距離按照500米設計。
發射器端按鈕布局及功能說明
1） 布局6個動作執行按鍵，均為自鎖保持模式，動作功能分別為：放膜1、停止1、收膜1，放膜2、停止2、收膜2，放膜對應接收器端1路常開點繼電器輸出，收膜對應接收器端1路常開點繼電器輸出，放膜和停止動作，兩者自鎖且互鎖，收膜和停止動作，同理也為自鎖且互鎖。
2） “ 鎖定/解鎖”按鈕1個，可對操作面板具備自復位或點動式功能的按鈕進行鎖定，一旦鎖定，即使誤碰 或跌落地面也不會產生誤動作，另可結合急停兩者同時按下，可與接收器端進行對碼匹配成對，此種情況一般是針對應用現場長期使用中，因特定突發因素比如撞擊導致的損壞或砸壞之類，臨時與同型號的其他發射器或接收器應急匹配成對使用，或新增配發射器或接收器與原有的發射器或接收器進行匹配成對使用的對碼操作應用。
3） 總啟動+總急停旋鈕，啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！
本次電纜收線機遙控器非標定制型號DH-Z6F4K500 （繼電器輸出/空曠500米/1發1收/DC24V）！
