基本參數
|
品牌
|
帝科萊德
|
型號
|
DH-Z2Y4K4BZ
|
|
電壓
|
DC12V或DC24VV
|
加工定制
|
是
|
|
重量
|
2-3kg
|
用途
|
挖掘機、掘進機、旋挖機、挖土機、推土機、堆料機、取料機等工程機械的無線遙控操作控制
|
| |
|
|
|
詳細說明
開關量+模擬量模式雙搖桿旋挖機遙控器定做功能說明
旋挖機遙控器，整套包含1臺發射器+1臺接收器，實際需要20米，本次按照100米提供，接收器端對應16路動作常開點繼電器輸出，1路模擬量0-10V輸出，另有急停對應2路輸出含1路常開點+1路常閉點，常規使用常開點，常閉點作為備用。

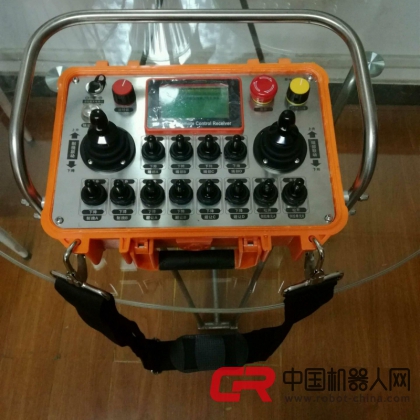

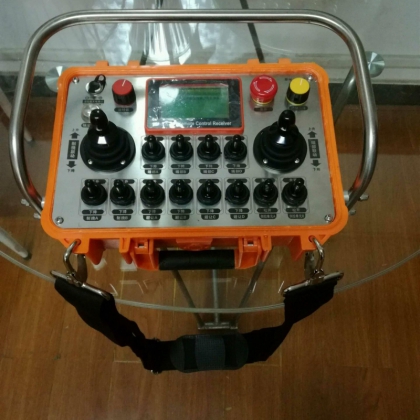

發射器端布局及功能說明
1） 布局2個四方向開關量搖桿，針對應用實際，一般在實際操作中，均為單一操作方向上的控制，且單一方向（非兩個方向聯動操作）的安全性較好，故此設計2個搖桿均為十字形方向推動，嚴格做物理十字形限位，即為搖桿只能在前后左右四個方向推動，不在夾角執行2個方向的聯動操作。
1號搖桿，前后左右推動對應的4個動作功能分別為：斗桿收、斗桿伸，左轉、右轉，自復位模式，對應接收器端4路常開點繼電器輸出；
2號搖桿，前后左右推動對應的4個動作功能分別為：動臂提升、動臂下降，鏟斗收、鏟斗放，對應接收器端4路常開點繼電器輸出；
2） 布局4個三位自復位扭子開關，均為前中后三個位置推動，點動模式操作，前后兩位各對應1路常開點繼電器輸出，中間零位不對應輸出，4個扭子開關合計對應接收器端8路常開點繼電器輸出。
3） 1個電位器旋鈕，摩擦定位模式，旋轉到哪個幅度即可保持在哪個幅度，對應接收器端0-10V模擬量輸出；
4）“ 鎖定/解鎖”按鈕1個，可對操作面板具備自復位或點動式功能的按鈕進行鎖定，一旦鎖定，即使誤碰或跌落地面也不會產生誤動作，另可結合急停兩者同時按下，可與接收器端進行對碼匹配成對，此種情況一般是針對應用現場長期使用中，因特定突發因素比如撞擊導致的損壞或砸壞之類，臨時與同型號的其他發射器或接收器應急匹配成對使用，或新增配發射器或接收器與原有的發射器或接收器進行匹配成對使用的對碼操作應用。
5） 啟動+急停旋鈕，啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！
本次旋挖機遙控器非標定制型號DH-Z2Y4K4BZ（動作16路+急停2路繼電器 /100米/1發1收/DC24V），其他電壓通過外置變壓器轉壓適配！
