基本參數
|
品牌
|
其他
|
型號
|
DH-Z1Y2X10X10JX2X485（RS485 /100米/1發1收/DC24V/雙向/3個指示燈）
|
|
電壓
|
DC12V或DC24VV
|
加工定制
|
是
|
|
重量
|
1-2kg
|
用途
|
機器人小車、麥克納姆輪小車、履帶底盤小車、軌道車、四驅小車、AGV小車、RGV小車等設備的無線遙控器方式控制
|
| |
|
|
|
詳細說明

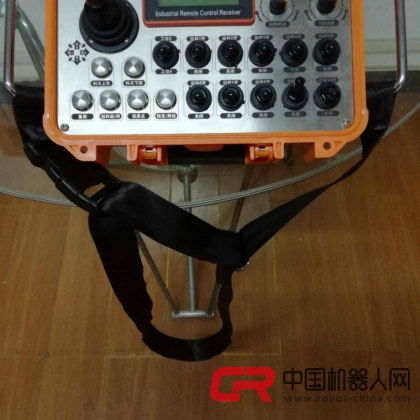

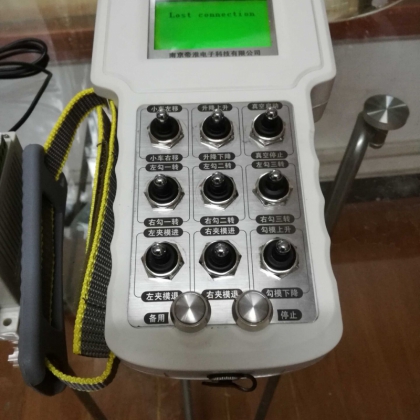

雙向4節機械臂麥克納姆輪小車遙控器定制說明
雙向4節機械臂麥克納姆輪小車遙控器，實際需要10米距離，本次按照100米距離提供，整套包含1臺發射器+1臺接收器，接收器端通過RS485輸出，與被控端PLC之485采用Moudbus協議通信，除急停對應的輸出外，其他所有開關量、模擬量均通過數據接口輸出，且PLC采集的數據也通過485接口傳遞給接收器端，并進而反饋到發射器端液晶屏上顯示出來，急停對應2路繼電器輸出含1路常開點+1路常閉點，常規使用常開點，常閉點作為備用。
發射器端按鈕布局及功能說明
1） 布局1個萬向無極搖桿，用于小車底盤或機械臂的控制，一桿兩用，另布局1個兩位選擇開關，選擇位：底盤控制、機械臂控制，專門用不選擇搖桿是針對底盤控制還是針對機械臂控制，同一個時間點兩者只具其一。
針對小車底盤控制時，搖桿以X軸和Y軸為坐標平面，Y軸上下推動即為小車前后直線行走，X軸推動即為做左右直線行走，前后推動同時向左或向右偏離則小車可在前進后退同時可向左或向右偏離轉彎行走。且此時搖桿為模擬量搖桿類型，推動的幅度越大，則小車運行速度越快，推動幅度越小，則小車速度越慢，無極變速控制。
針對4節機械臂控制，在同一個時間點，只有4節機械臂中的1節動作，且這一節的動作僅為單軸上下控制，開關量動作模式，此時搖桿僅適用Y軸方向控制，且Y軸方向正負5度角以內均視為Y軸正負方向推動的目的，因為人工手動推動時，未必能夠完全確保絲毫無偏離的前后直線推動，故此設定。且此時搖桿僅為開關量搖桿控制類型，程序化處理，非無極調速類型。
機械臂4節，有聯動可能，需要布局1個10位置旋轉選擇開關，選擇位：1 、2 、3 、4 、1+2 、2+3 、3+4 、1+2+3 、2+3+4 、1+2+3+4；如果需要更多聯動可能，則另行布局1個4位置旋轉選擇開關，比如選擇位：0位、1+3 、1+4 、2+4；
2） 為便于后端PLC自如設定坐標值給小車行走的指引設置，或后端處理其他的一些方便性，發射器端布局0-9合計10個數字按鍵，及小數點按鍵1個，“數值確定”按鍵1個，“數值取消”按鍵1個，用于對搖桿控制小車底盤行走角度的設定、坐標值的設定、特定情況的設定，針對數字鍵盤的不同功能使用，布局1個多檔位選擇選擇開關，比如選擇位：底盤角度、坐標值、極限值等，這個選擇開關的具體選擇位待商定。
3） 回傳顯示及指示：發射器端液晶屏，除顯示自身的電池電量、信號強度、操作按鈕提示外，另顯示來自PLC采集的坐標值、機械臂每節空間位置信息數據，另布局3個指示燈，分別用于紅燈--“故障指示”，黃燈“小車行走提示”，綠燈“機械臂動作提示”。
4） 針對遙控器控制和完全的PLC控制，布局1個兩位旋轉選擇開關，選擇位：遙控控制、全自動控制，兩種方式可供選擇；
5）“ 鎖定/解鎖”按鈕1個，可對操作面板具備自復位或點動式功能的按鈕進行鎖定，一旦鎖定，即使誤碰 或跌落地面也不會產生誤動作，另可結合急停兩者同時按下，可與接收器端進行對碼匹配成對，此種情況一般是針對應用現場長期使用中，因特定突發因素比如撞擊導致的損壞或砸壞之類，臨時與同型號的其他發射器或接收器應急匹配成對使用，或新增配發射器或接收器與原有的發射器或接收器進行匹配成對使用的對碼操作應用。
6） 啟動+急停旋鈕，啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！
本次雙向4節機械臂麥克納姆輪小車遙控器DH-Z1Y2X10X10JX2X485（RS485 /100米/1發1收/DC24V/雙向/3個指示燈），其他電壓通過外置變壓器轉壓適配!
