基本參數
|
品牌
|
帝科萊德
|
型號
|
DH-Z3JS2X6F485（RS485/100米/1發1收/DC24V/百位數字按鍵設定）
|
|
電壓
|
DC24V或DC12VV
|
加工定制
|
是
|
|
重量
|
2-3kg
|
用途
|
各類特種車輛遠距離無線遙控，可設定變量控制及遠距離動作操作
|
|
產地
|
江蘇南京
|
|
|
詳細說明
帝淮銨油車無線遙控器說明
銨油車無線遙控器，整套包含1臺發射器+1臺接收器2個部分，實際需要30米距離，本次遙控距離按照100米提供，接收器端通過RS485輸出與PLC數據接口485連接，MOudbus協議通信，急停對應接收器端物理觸點2路繼電器輸出，含1路常開點+1路常閉點繼電器，常規使用常開點，常閉點作為備用；

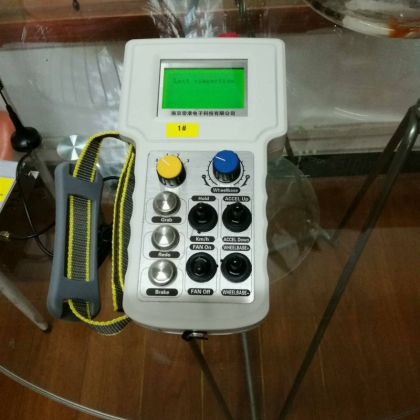

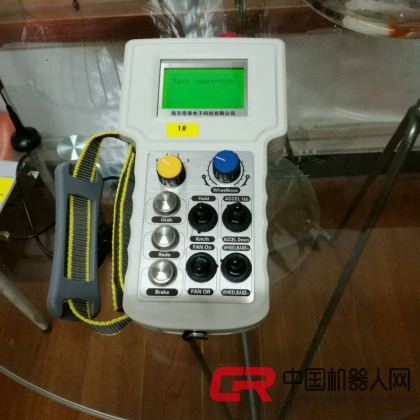

銨油車無線遙控器發射器端按鈕布局及整體功能說明
1） 針對變量設置，布局3個數字按鍵，均對應0-9合計十個數字切換，分別為百位、十位、個位，另布局“數值確定”、“數值取消”2個按鍵，一旦百位十位個位確定準確了，即可按下“數值確定”按鍵，此時即可下發設置好的數值給接收器端，并通過接收器端的485數據接口傳遞到PLC對后端進行設置。
2） 變量分為“裝藥變量設定”和“孔位號選擇”，布局1個三位旋轉開關，分別為“裝藥變量設定”、“0位”、“孔位號選擇”，對應接收器端3個保持模式數字信號輸出，用于針對1）中的3個數字設定按鍵不同變量設置的選擇；
備注：裝藥量設定，上限為60公斤，最小值可以到公斤值后面的1個小數點值；孔位號選擇，上限值為240號。
3） 雙向功能，一旦變量設定好之后，如果PLC采集到被控端已經達成所需的變量，便可通過數據接口傳遞到接收器端告知，并進一步回傳到發射器端顯示，當前變量設定值已經完畢的說明；
4） 液晶屏顯示：設定的數值，液晶屏上會顯示出來當前的設定值是多少公斤物體，或多少號孔位，并將回傳到位的數值也顯示出來，便于夜間或光線不好的情況下能夠清晰判斷，避免差錯，多重提示確認！
5） 布局6個動作按鈕，全部設計為點動不互鎖，便于后端PLC自定義各種邏輯可能，分別對應的功能為：放管、收管、懸臂正轉、懸臂反轉、伸出、縮回；
6） 鎖定/解鎖”按鈕1個，可對操作面板具備自復位或點動式功能的按鈕進行鎖定，一旦鎖定，即使誤碰 或跌落地面也不會產生誤動作，另可結合急停兩者同時按下，可與接收器端進行對碼匹配成對，此種情況一般是針對應用現場長期使用中，因特定突發因素比如撞擊導致的損壞或砸壞之類，臨時與同型號的其他發射器或接收器應急匹配成對使用，或新增配發射器或接收器與原有的發射器或接收器進行匹配成對使用的對碼操作應用。
7） 啟動+急停旋鈕，啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！
8) 本次銨油車無線遙控器非標定制型號DH-Z3JS2X6F485（RS485/100米/1發1收/DC24V/百位數字按鍵設定），其他電壓通過外置變壓器轉壓適配!
