基本參數
|
品牌
|
帝科萊德
|
型號
|
DH-Z2YLB8Z23S32S2F+485
|
|
電壓
|
DC24VV
|
加工定制
|
是
|
|
重量
|
2-3kg
|
用途
|
消防車、履帶車、水炮車、噴淋噴霧車輛、履帶式作業車、履帶斗輪車等無線遙控操作控制
|
|
產地
|
江蘇南京
|
|
|
詳細說明
帝淮履帶消防水炮小車遙控器說明
履帶消防水炮小車遙控器，整套包含1臺發射器+1臺接收器，收發距離按照1000米提供（完全空曠環境下），主要執行功能有：小車底盤的前后左右行走，消防炮頭的上下左右及直流噴霧和自擺/角度控制，液壓大小臂的伸出縮回，爪子的仰俯左右及開閉控制，自動噴淋啟?？刂?，云臺上下左右伸縮聚焦控制，以及遙控器系統本身的啟動+急?？刂?。

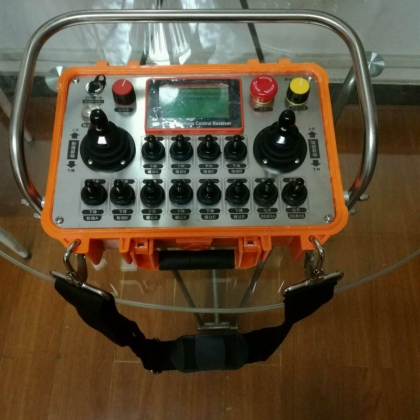

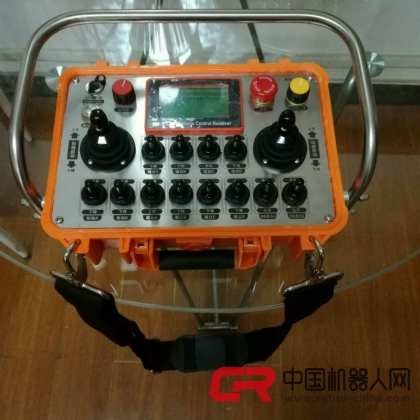

履帶消防水炮小車遙控器發射器端按鈕布局及整體功能說明
1）布局2個模擬量單軸比例搖桿，分別控制小車底盤左右驅動，對應左右兩側換向電磁比例閥控制，對應的輸出范圍具體是0-10V還是4-20mA還是0-2000mA還0-5-10V還是6-12-18V待定，搖桿推動的幅度越大則速度越快，推動的幅度越小，則速度越慢，單側搖桿推動則小車就地轉彎，雙側搖桿同步前后推動則小車執行前后行走；
2） 針對消防炮頭控制，布局2個三位自復位扭子開關（撥桿），分別用于控制炮頭的上仰、下俯，向左、向右，點動模式操作，每個扭子開關對應2路常開點繼電器輸出，扭子開關中間位為零位，不對應輸出。布局1個三位自鎖保持模式扭子開關，中間為零位，前推保持，為直流，拉回中間，直流停止，往后推則保持在后位上，則為噴霧，對應2路常開點繼電器輸出。自擺、角度控制，這2個動作，布局2個按鍵對應控制，前者對應1路繼電器輸出，后者因為有30度、60度、90度，故此1個按鍵每點擊一下，則角度變化，角度控制按鍵，對應接收器端3路常開點繼電器輸出；
3） 機械大臂伸縮、機械小臂伸縮，布局為2個三位扭子開關，具體為三位自復位（點動模式控制）還是為三位自鎖保持模式控制（定位不動），待商定，2個三位扭子開關合計對應接收器端4路常開點繼電器輸出；
4） 爪子的仰俯左右及開閉控制，布局2個三位自復位扭子開關用仰俯左右，1個兩位自鎖保持模式扭子開關用于開閉控制，合計對應接收器端5路常開點繼電器輸出；
5） 噴淋啟停，布局1個兩位自鎖保持模式扭子開關，前推啟動，后推停止，對應接收器端1路常開點繼電器輸出；
6） 發動機點火、熄火，布局1個兩位自鎖保持扭子開關，對應接收器1路常開點繼電器輸出；
7） 云臺上下左右伸縮聚焦控制，布局為2個三位自復位扭子開關+1個三位自鎖保持模式扭子開關，前者用于上下左右，后者用于伸出、聚焦，這里需要對應接收器端RS485輸出，與被控端云臺數據接口485采用Moudbus協議通信，對應6個數字信號輸出；
8） 鎖定/解鎖”按鈕1個，可對操作面板具備自復位或點動式功能的按鈕進行鎖定，一旦鎖定，即使誤碰 或跌落地面也不會產生誤動作，另可結合急停兩者同時按下，可與接收器端進行對碼匹配成對，此種情況一般是針對應用現場長期使用中，因特定突發因素比如撞擊導致的損壞或砸壞之類，臨時與同型號的其他發射器或接收器應急匹配成對使用，或新增配發射器或接收器與原有的發射器或接收器進行匹配成對使用的對碼操作應用。
9） 啟動+急停旋鈕，啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！
10)本次履帶消防水炮小車遙控器非標定制型號DH-Z2YLB8Z23S32S2F+485（RS485+25路開關量+2路模擬量/1000米/1發1收/DC24V），其他電壓通過外置變壓器轉壓適配.
11）如果接收器端除急停之外的所有功能控制，全部通過RS485輸出，則產品定制型號為：DH-Z2YLB8Z23S32S2F485（RS485 /1000米/1發1收/DC24V），其他電壓通過外置變壓器轉壓適配。
