簡介: DSP 嵌入式微處理機
● 高性能 64 位計算精度硬件DSP（數字信號處理) 處理器
● 絕對位置記錄/反饋，可指令或傳感器復位
● 高精度編碼器，自閉環控制
● 高級運動控制模塊，線性 / 非線性加減速，S-曲線位移，PT/PVT控制
● 1TTL電平輸出端口，由事件或指令控制
● 3 個傳感器輸入端口1個12位模擬量輸入端口
● 12 種控制事件實時狀態變化通知
● 8 種傳感器事件觸發13 種預設實時控制動作
● 指令豐富，結構簡單直觀
● 智能控制、高容錯、傻瓜型用戶界面
編碼器（閉環）
● 正交編碼器
●編碼器分辨率多種可選

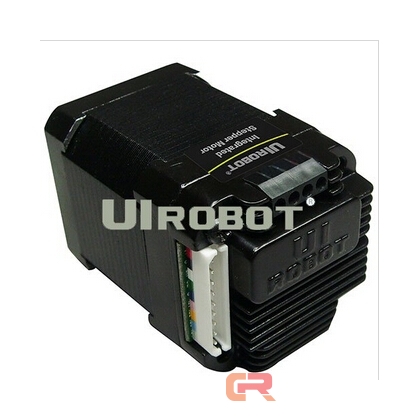

UIM24202IE / 04IE / 08IE 是使用CAN 通訊協議的微型一體化閉環步進伺服系統。用戶通過 CANz指令操控UIM24202IE / 04IE / 08IE 閉環系統。指令結構簡單，高容錯。UIM242XXIE是基于正交編碼器的自閉環控制。其控制系統包括：通訊模塊、基本運動控制模塊、絕對位置計數器、正交編碼器界面、編碼器閉環控制模塊、高級運動控制（線性 / 非線性加減速，S-曲線 PV / PVT 位置控制）、傳感器輸入控制模塊、以及事件變化通知模塊?？刂乞?qū)動器內置高性能 DSP 嵌入式微處理系統，具備運動控制和實時狀態變化通知功能，全部控制循環在1 毫秒內完成。
控制驅動器外殼為全鋁合金鑄件，堅固耐用，散熱性能好。一體化步進伺服馬達在集成式電機中完美融入了伺服控制技術，革命性地創造出具有全新優異性能表現的一體化運動控制系統。
|
供電電壓
|
12V - 40VDC
|
|
輸出電流
|
峰值2A/4A/8A每相（用戶指令可調）
|
|
驅動方式
|
恒相流PWM 控制
|
|
勵磁方式
|
整步，半步，4 細分，8 細分，16 細分
|
|
通訊方式通訊協議
|
主動CAN 2.0
|
|
物理連接
|
二線制，CANH、CANL，雙絞線
|
|
CAN 總線驅動
|
•支持1 百萬比特率的運行速率
•滿足ISO-11898 標準物理層要求
•短路保護
•高壓瞬態保護
•自動熱關斷保護
•可連接節點100個
•采用差分總線，具有很強的抗噪特性
|
|
冷卻方式
|
自然冷卻
|
|
使用場合
|
避免粉塵、油霧及腐蝕性氣體
|
|
使用溫度
|
-40 ℃ ～ 85 ℃
|
|
使用濕度
|
<80%RH，無凝露，無結霜
|
|
使用震動
|
3G Max
|
|
保存溫度
|
-50 ℃ ～ 150 ℃
|
*以上僅為標準產品，優愛寶同時提供電壓可達50VDC及軍用級產品
|
|
|
|
|
