一、產品概述

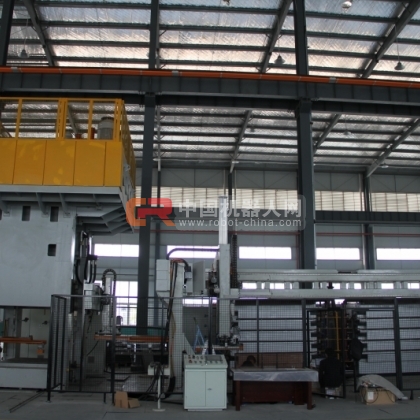

隨著汽車制造業的蓬勃發展，對汽車配套的元件提出了越來越高的要求。汽車的組成部件中，有很多都是沖壓件。為了提高汽車的性能，汽車制造業越來越多的使用熱沖壓成型件。沈陽眾拓機器人自2010年研發出第一臺熱沖壓上下料機器人后，陸續生產了多臺熱沖壓機器人并長期應用于汽車沖壓件生產線中。2012年到2014年，應客戶要求，我公司將桁架機械手、伸縮臂機械手、旋轉伸縮機械手結合在一起，開發出了一條從鋼板拆垛、加熱爐進料、加熱爐出料、沖壓機上料、沖壓機下料全自動的熱成型沖壓件機器人生產線。

1、熱沖壓上下料機械手的組成

1.1、拆垛機械手，將垛好的鋼板一片一片拆開，放置在上料機械手位置

1.2、加熱爐進料機械手：將鋼板送到加熱爐中去。

1.3、加熱爐出料機械手：將加熱好的鋼板從加熱爐中取出。

1.4、沖壓機上料機械手，與加熱爐出料機械手空中對接，將鋼板送到加熱爐中去

1.5、沖壓機下料機械手，將沖壓機沖好的工件從加熱爐取出。

1.6、控制系統：所有的機械手同一控制


2、產品的主要用途

多臺沖壓機連線中的工件自動上下料


3、該產品的技術難點

3.1、工件為900度高溫，不易抓取

3.2、900度高溫下的鋼板，質軟，易變性，不易抓取。

3.3、鋼板與環境溫差過大，從加熱爐出來，迅速冷卻，一旦鋼板冷卻，就達不到熱沖壓的效果了，所以要求機械手的動作要非?？?。

3.4、機械手空中對接。

3.5、運動結構復雜。


4、產品的價格優勢，我們開發的機械手，所使用的核心元件與進口的產品相同而價格不足國外進口設備的1/2。


二、技術參數


1、上下料節拍：20秒，每20秒上料一次，下料一次，改時間使用加熱爐的出料時間和沖壓機的動作時間決定的。


2、上料時間：5秒，完成工件抓取，垂直提升，水平進料，釋放工件，機械手回縮。


   下料時間：4秒，伸縮臂進入沖壓機，完成工件抓取，垂直提升，水平移出，釋放工件。


3、速度，加熱爐上下料機械手Z1軸，（提升軸）1500mm/s,

         X1軸（伸縮軸）2000mm/s

         沖壓機上下料機械手Z2軸（提升軸）500mm/s,

         X2軸（伸縮軸）3000mm/s


4、加速度：Z1=Z2軸（提升軸）10m/s2,

           X1=X2軸（提升軸）10m/s2


5、行程，加熱爐上下料機械手

         Z1軸（提升軸）1500mm

         X1軸（伸縮軸）8000mm

        沖壓機上下料機械手

         Z2軸（提升軸）500mm

         X2軸（伸縮軸）2800mm
