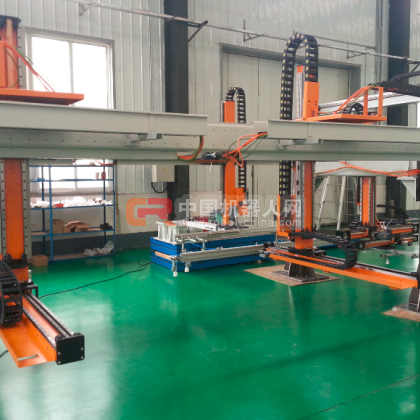

沖壓是汽車整車生產的四大工藝之一，沖壓工藝設備的好壞直接影響沖壓生產線效率及鈑金件的品質，為適應國內汽車制造行業蓬勃發展的趨勢，開發設計適合中國國情的沖壓上下料機器人產品，我公司于2013年到2014年成功開發了多模具變工位沖壓機上下料機器人，本產品應用于奔馳汽車鋁板沖壓工件生產線。

多模具變工位沖壓機上下料機器人改變了原始沖壓線上下料機械手構造單一、運動行程短、工位少、工件生產有限、速度慢等缺點，融進了四倍速伸縮臂產品，多沖頭動態變工位概念而研制的，實現不同工件在不同壓機工位上的自動上料、移料及下料，同時四倍速伸縮臂結構能實現一臺機器人完成長距離工件的自動上下料。有效的節約成本、減少占用空間、提高運行速度，提高工作效率。


1、機械手的組成

1.1、拆垛機械手，將垛好的率板一片一片拆開，放置在上料機械手位置

1.2、定位工作臺，將拆垛后的鋁板定位

1.3、沖壓機進料機械手：將鋁板送到加熱爐中去的第一個工位。

1.3、工位移栽機械手：將鋁在幾個沖壓工位間順序移動。

1.4、沖壓機下料機械手，將最后一個工位沖壓好的工件移出沖壓機。

1.5、控制系統：所有的機械手同一控制


2、產品的主要用途

沖壓件制造時的工件上下料。


3、該產品的技術難點

3.1、一共有七種工件，工件尺寸大小不一，變化很大，沒有辦法使用同樣的端拾器，只能為七種工件，提供七套端拾器。

3.2、每經過一個工位，工件的外形就會變化，所以每個工序的端拾器都要變化。

也就是每一種工件，要對應五到八個端拾器。

3.3、端拾器數量太多，需要共用同樣的接口，包括機械接口，電氣接口、氣路接口。

3.4、沒有原形機，從結構到細節均要獨立從頭設計。很多結構都要重新開發。

3.5、每道沖壓工位之間的中心距都不一樣，需要移栽機械手動態調整中心距。


4、產品質量的穩定性

該產品開發成功，目前已交貨驗收。


5、產品的價格優勢

我們開發的機械手，所使用的核心元件與進口的產品相同而價格還不到國外純進口設備1/2。


二、技術參數

1、上下料節拍：8-10秒，每分鐘上下料6-8次；

2、負載：小于3Kg
