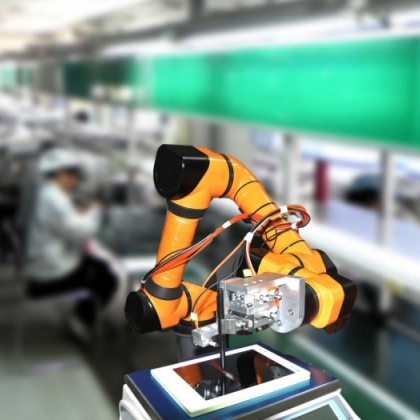

OUR-1機器人是一個高品質、低成本的工業機器人。OUR-1完全基于模塊化理念研發設計而成。用戶可根據自己的實際需求，自由配置成3-7個自由度的機器人。
在設計過程中，OUR-1機器人采用開放型軟件架構，方便用戶和開發人員集成現有的軟件和算法。
與同類型同負載的工業機器人相比，OUR-1具有非常顯著的特點，如緊湊精巧的機械設計，輕量化，高精度，易于安裝部署和編程。
在工業應用上，OUR-1非常適用于各種具有勞動密集型生產線的3C產業。
|
研究教學 |
拾取，搬運、放置 |
|
碼垛 |
食品包裝處理 |
|
包裝和拆卸 |
產品測試 |
|
3C行業產品測試、檢驗 |
產品裝配、安裝 |
|
拋光 |
醫學處理 |
|
螺釘固定 |
實驗室分析及測試 |
|
電腦數控 |
注射成型 |
1. OUR機器人本體模仿人的手臂，共有6個關節，每個關節表示一個自由度。
1.1 A為基座，B是肩部，C為肘部，D、E、F為手腕（腕部1、2、3）。
1.2 基座、肩部和肘部采用大扭矩模(OUJ100)，腕部采用的是小扭矩模塊(OUJ30)。
1.3 A(基座)用于機器人本體和底座連接的位置。
1.4 B(肩部)和C(肘部)之間以及肘部和手腕1之間通過鋁管連接。
1.5 腕部3與機器人操作工具(如抓手)相連。
2. 控制箱和示教器是OUR-1機器人的主控部分。
2.1 通過控制箱，用戶可以控制各個關節的運動來移動機器人末端工具，完成對機器人的控制和安全檢測。
2.1.1 控制箱尺寸(長/寬/高)：400/300/255 mm,
2.1.2 內部采用三代因特爾i7處理器。配有2G DDR3內存和32G固態硬盤。
2.1.3 提供多個IO接口（DI(4)、DO(8)、AI(4)、 AO(2)、4~20mA(1)），以及多種通訊方式（RS-232、RS-485、CAN-Bus、100M TCP/IP、 Modbus TCP）。
2.2 示教器為用戶提供了一個可視化的操作界面。用戶可以通過示教器對機器人進行測試，編程和仿真。
2.2.1 示教器采用12.1寸觸摸屏，便于用戶在線操作。
2.2.2 簡單易操作。無需任何編程基礎即可對機器人達到完美操作。
2.2.3 設有急停裝置(紅色按鈕)?？伤查g停止機器人運動。
3. API(應用程序編程接口)
|
OUR-1 |
|
|
重量 |
18.5 Kg |
|
有效負載 |
5 Kg |
|
基座重量 |
50 Kg |
|
可達范圍 |
850 mm |
|
自由度 |
6 (可根據需求自由配置成3-7個自由度) |
|
關節范圍 |
-180°~+180° |
|
關節最大速度 |
50°/s |
|
可重復精確度 |
±0.1 mm/ ±0.0039 in |
|
防護等級 |
IP54 |
|
噪音 |
低 |
|
溫度 |
5~65°C |
|
相對濕度 |
25%~85%(無凝露現象) |
|
工作期限 |
30,000 小時 |
|
IO 端口 |
2DI, 2DO, 2AI, 12V/24V(最大電流 800mA) |
|
軟件構架 |
Ubuntu 12.04 LTS, 支持ROS |
|
支持應用程序 |
逆運動學和運動控制, 3-D 控制桿操作，計算機視覺 |
|
示教器 |
|
|
尺寸(長*寬*高) |
350 mm x 235 mm x 38 mm |
|
重量 |
1.8 Kg |
|
觸摸屏 |
12.1 寸 LCD觸摸屏 |
|
分辨率 |
1024*768 |
|
控制箱 |
|
|
尺寸(長*寬*高) |
400 mm x 300 mm x 225 mm |
|
重量 |
15 Kg |
|
IO端口 |
DI(12), DO(8), AI(4), AO(2), 4~20mA(1).可擴展。 |
|
通訊口 |
RS-232, RS-485, CAN-Bus, TCP/IP 100M, Modbus TCP. 可擴展。 |
|
工業電腦 |
第三代英特爾®™核心i7, DDR3 2GB, SSD 32GB |
|
電源 |
220VAC，50~60Hz |
|
額定功率 |
200W |
|
|
|
|
|
|
|
|
