達泰遠距離PLC無線模擬量傳輸器

★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

一、產品介紹

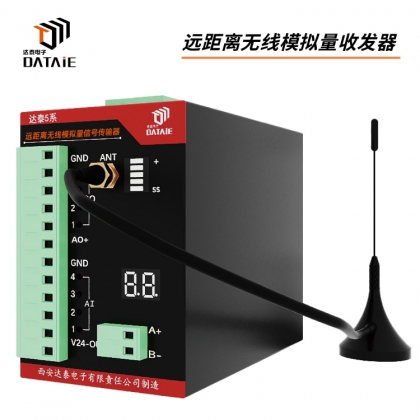

DTD509F系列模擬量xin號無線傳輸器通常是由一個無線xin號發射終端和一個無線xin號接收終端組成，也可以根據用戶現場實現一點對多點或者多點對一點的xin號無線傳輸。

DTD509F系列遠距離模擬量xin號無線傳輸器可與PLC的IO端口、記錄儀、二次儀表、變送器、傳感器等工業設備配套使用，運用無線的方式在遠端設備進行xin號的還原。適用于設備分散或不便于布線的場合。可直接替代采集和xin號線，低能耗，不需要編寫程序，只需要接入xin號線就可以工作。對比達泰1系產品，響應速度更快，傳輸距離更遠，無線組網設備更多。

二、產品選型

達泰遠距離無線模擬量xin號傳輸器-DTD509F

聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。
三、用法描述

DTD509F系列模擬量xin號無線傳輸器提供點對點無線遙測遙控功能，由發射終端和接收終端組成。發射終端提供1-16路模擬量xin號4-20mA輸入，接收終端提供1-16路模擬量xin號4-20mA輸出。也可以實現1-16通道模擬量4-20mA雙向對傳，設備內部集成EMI抗干擾單元，有效提高無線產品在工業場合的抗干擾能力。

四、應用場景

【應用實例】工廠分布流量計數據采集匯總至DCS系統的無線采集系統

廠區分布多個流量計，需要對各類工業廢氣、廢水的流量則需要實時監測，匯總到工廠的DCS系統中進行綜合決策處理，同時每處可以接收到來自于DCS給定的電流xin號進行閥門流速開關。需要采集的地方共3處，每處都有2路AI和2路AOxin號需要無線傳輸至DCS室。流量計分布范圍在8KM內，有建筑物遮擋。
選型：根據用戶需求，每個采集點安裝一臺DTD509FL-T22達泰5系雙向模擬量xin號無線傳輸器，DCS 端安裝一臺DTD509FL-R66來實現?？紤]工廠內距離遠，遮擋多，建議采用廠區內傳輸距離可達到10km 的L型產品。

【其他應用】

◆ 玻璃廠鍋爐流量計無線監測系統

◆ 城市管網壓力、溫度遠距離無線監測

◆ 焦化廠煉焦爐溫度采集與DCS之間的無線采集系統

◆ 高位水池、水塔、江河水位的無線測控系統

◆ 垃圾發電，環境監測應用

◆ 化工廠，造船廠、鋼鐵廠等自動化控制應用

五、無線方案的好處

1. 節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。

2. 安裝簡單，無需編程：無線通訊終端只需要接入xin號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。

4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。

5. 售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。

六、成功案例

◆ 寧夏某生物科技股份有限公司，發酵罐濃度和球罐壓力xin號以及溶氧傳感器xin號在DCS系統無線監測預警，800米
◆ 樂凱集團，蒸汽流量計數據無線傳輸至動力車間調度室無紙記錄儀，5km
◆ 馬鞍山鋼廠，焦化廠除塵管道壓力xin號采用無線方式傳輸?shù)紻CS集中監測，1.3KM
◆ 吉林首鋼通化鋼廠分公司，現場 6 路模擬量無線傳 DCS 上，300 米
◆ 湖南邵陽洞口為百水泥，傳感器與DCS之間，400M
◆ 河南豫光金鉛集團股份有限公司，模擬量xin號到 DCS，200 米
◆ 山東濱化濱陽燃化有限公司，2個地方PH計和PLC/DCS 模擬量xin號控制，300 米
◆ 善能生物質熱電聯產工程集中供熱項目，供暖回水管道壓力DCS監測控制補水
◆ 蕪湖新興鑄管有限責任公司，4臺數采儀上模擬xin號無線傳DCS，1公里
◆ 上海星治能源科技有限公司，電氣柜15個儀表數據采集到DCS
◆ 安徽安納達鈦業股份有限公司，污水處理設備與DCS室的485無線通訊，900米
◆ 阜康市泰華煤焦化，現場儀表和 DCS 之間無線傳輸，200M
◆ 河南毅聯再生資源科技有限公司，電腦和 DCS 無線通訊，600 米
◆ 蕪湖新興鑄管有限責任公司,4 個分散區域環保數采儀模擬量xin號傳輸?shù)?DCS,3KM
◆ 龍佰四川鈦業有限公司，多地分散流量計4-20mAxin號采集傳輸?shù)紻CS系統,1.5KM
◆ 山西大同中國國電發電廠，廠區16路流量計xin號匯總到DCS系統，2公里
◆ 寶鋼湛江鋼鐵有限公司，電磁流量計 4-20mAxin號和 DCS 系統無線傳輸
◆ 盤錦遼東豐源熱力股份有限公司，污水現場混合xin號與 DCS 之間，1KM

? 持續更新

七、公司介紹

西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的gao xin ji shu “智”造企業，產品具有“可靠、簡單、智能”的特點，能夠直接取代傳統線纜，實現工業數據xin號的無線傳輸，近20年間，達泰先后獲得多項發明zhuan li，被評為gao xin jishu chan ye ，常年與國內top50高校進行產學研合作、水泥hang ye bai qiang 供應商，參與“一帶一路”倡議沿線國家建設項目，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊團隊，為客戶提供多方位的技術保障?，F(xiàn)已為國內外超30000家工廠企業成功實現近15萬個無線采集測控方案設計和改造項目，投入使用的設備超100萬套。DTD1系、4系無線產品廣泛應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過5年以上。

八、服務介紹

1. 關于產品

我們是廠家；我們沒有代理及經銷商，請聯系西安達泰電子有限責任公司。

2.關于快遞

我們合作的快遞是：順豐、京東快遞，倉庫會根據具體情況安排快遞。如順豐、京東不到或者需要其他快遞，請?zhí)崆爸鲃勇?lián)系我們溝通解決。

3.關于發貨

生產部根據貨期安排生產，會在付款后及時安排發貨。產品貨期以銷售合同為準。

4. 售后服務

我公司提供的產品，如因產品質量問題（人為因素損壞除外），自客戶收到產品之日起六個月內包換，兩年內免費維修，兩年后只收取維修成本費用；無論什么問題，均可致電我公司售后技術支持，我們將全力為您解決問題，“以客戶為重”是我們達泰一貫秉承的服務理念。
