★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。
在實際系統中，同一個車間里分布多臺PLC，通過觸摸屏人機界面集中控制。通常所有設備距離在幾十米到上百米不等。在有通訊需求的時候，如果布線的話，工程量較大耽誤工期，這種情況下比較適合采用無線通信方式。
本方案以組態王和2臺羅克韋爾AB820 PLC為例，介紹威綸通觸摸屏與多臺 PLC的無線以太網通信實現過程。在本方案中采用了歐美系PLC無線通訊終端——DTD418MB，作為實現無線通訊的硬件設備。
一、方案概述
本方案中，用戶無需更改網絡參數和原有程序，通過西安達泰歐美系PLC無線通訊終端-- DTD418MB，即可直接替換威綸通觸摸屏與PLC之間有線以太網通訊，且穩定方便的實現ModbusTCP/IP協議下無線以太網通訊。
無線網絡圖 ▼
PLC無線通信，無線以太網，以太網模塊，觸摸屏無線連接plc，PLC網口無線模塊，羅克韋爾PLC無線通訊，無線網關
二、測試設備與參數
● 羅克韋爾PLC型號：AB820 × 2臺
● 觸摸屏：威綸通TK8071IP × 1臺
● 達泰歐美系PLC無線通訊終端——DTD418MB × 3塊
● 主從關系：1主2從
● 通訊接口：RJ45接口
● 供電：12-24VDC
● 通訊協議：ModbusTCP/IP協議
● 傳輸距離：100米，1KM

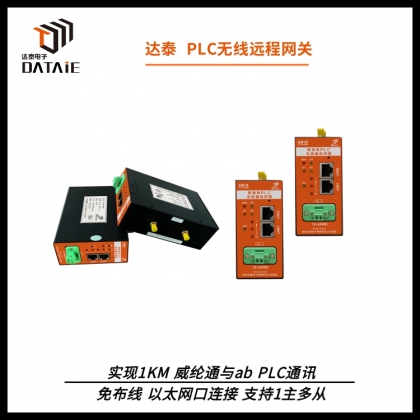

三、達泰歐美系PLC無線通訊終端--DTD418M
達泰DTD418MB采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MINO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。
DTD418MB 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。
PLC無線通信，無線以太網，以太網模塊，觸摸屏無線連接plc，PLC網口無線模塊，羅克韋爾PLC無線通訊，無線網關
■ 主 要 特 征:
◆ 可以直接代替有線以太網線，實現無線組網；
◆ 支持西門子S7協議、PROFINET協議、MODBUS TCP/IP協議等；
◆ 全數字無線加密傳輸方式，不插卡無運行費用；
◆ 無需更改程序，即插即用，自適應接口協議；
◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。
四、接線方式
1、觸摸屏與DTD418MB接線：
用一根通訊線，一端接入DTD418MB的RJ45接口，另一端接入觸摸屏的RJ45接口。
2、PLC與DTD418MB接線：
用一根通訊線，一端接入DTD418MB的RJ45接口，另一端接入AB820的RJ45接口。
五、觸摸屏配置
1.系統參數設置
2.觸摸屏畫面制作
3.PLC從站設置
1號從站的I點、Q點設置▼
2號從站的I點、Q點設置▼
PLC無線通信，無線以太網，以太網模塊，觸摸屏無線連接plc，PLC網口無線模塊，羅克韋爾PLC無線通訊，無線網關
六、PLC程序的下載
1. 新建工程，并如下圖所示
2.控制器- Modbus映射
3.下載程序到CPU
七、測試方法
1、觸摸屏的指示燈可以實時監測PLC的輸入點狀態。
2、觸摸屏的按鈕可以控制PLC的輸出點。
PLC無線通信，無線以太網，以太網模塊，觸摸屏無線連接plc，PLC網口無線模塊，羅克韋爾PLC無線通訊，無線網關
