1.加工尺寸：1200mm*600mm

2.層數：1-20層

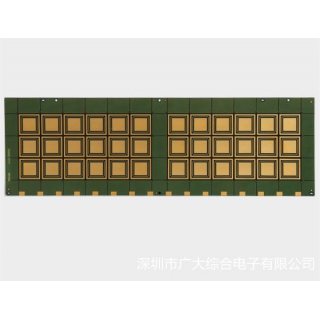

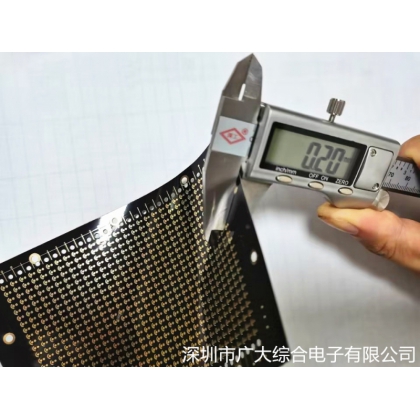

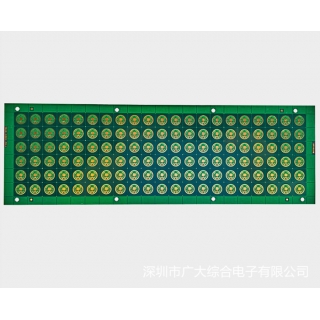

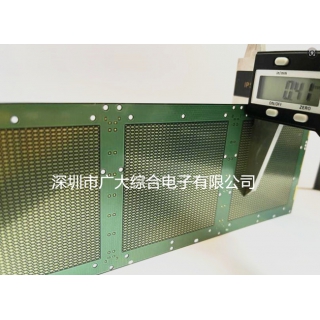

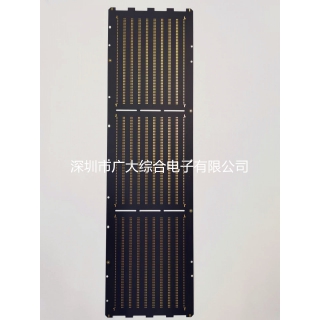

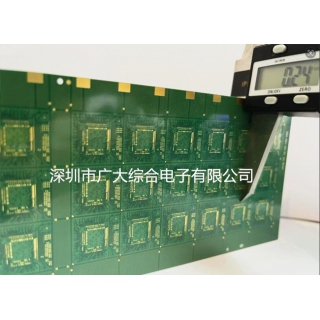

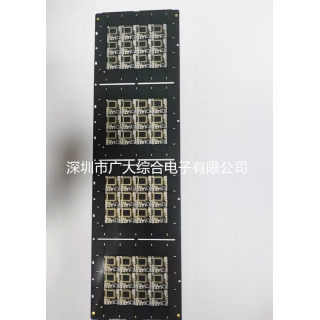

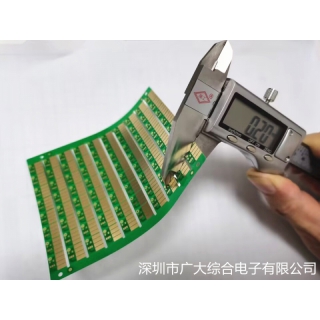

3.加工板厚度：剛性板 0.1mm-4.0mm

4.基材銅箔厚度：剛性板 18μ（1/2OZ），35μ（1OZ），70μ（2OZ）

5.常用基材：FR-4，

6.鉆孔：最小孔徑 0.15MM

7.孔金屬化：最小孔徑 0.15mm，板厚/孔徑比 4：1

8.導線寬度：最小線寬：金板 0.05mm，錫板 0.075mm

9.導線間距：最小間距：金板 0.05mm，錫板 0.075mm

10.鍍金板：鎳層厚度：〉或＝2.5μ金層厚度：0.05-0.1μm 或按客戶要求

11.噴錫板：錫層厚度：>或＝2.5-5μ

12.銑板：線到邊最小距離：0.15mm 孔到邊最小距離：0.2mm 最小外形公差：±0.12mm

13.插座倒角：角度：30度、45度、60度深度：1-3mm

14.V 割：角度：30度、35度、45度深度：板厚 2/3最小尺寸：80mm*80mm

15.通斷測試：最大測試面積：400mm*500mm 最大測試點：8000點 最高測試電壓：300V  最大絕緣電阻100M 歐

16.耐焊性：85---105℃/280℃---360℃

17.剛性板的耐繞曲性/耐化學性：符合國際印制電路IPC標準。

18.接受文件：protel autocad powerpcb orcad gerber或?qū)嵃宄?

深圳市廣大綜合電子有限公司 始建于2013年，是一家集（PCB電路板）研發，設計，抄板，發展和生產的高科技企業。專注單雙面PCB板、PCB多層板、高精密PCB、阻抗PCB、超長PCB，超薄PCB板、無鹵素PCB板，軟硬結合板及特殊介質材料的電路板。本公司現擁有員工200多名，廠房面積近5000平方米，月產量達20000平方米。生產流程和工藝流程配套齊全，擁有現代化的無塵車間和辦公大樓。我司成立至今一直秉承顧客至上、品質為先、以人為本、永續經營的核心理念，以誠信為保證；以求實、創新、團隊合作的精神為根本，努力與客戶發展互利、雙贏、友好的伙伴關系、共同發展。
