激光掃描成像、3D復合測量
1.Novator二次元影像測量儀支持點激光輪廓掃描測量，進行高度方向上的輪廓測量。
2.支持線激光3D掃描成像，可實現3D掃描成像和空間測量。
3.VisionX測量軟件支持多種輪廓測量和3D空間測量，無縫連接2D/3D混合測量。
頻閃照明光源、高速硬件飛拍
1.具備頻閃照明光源，支持頻閃和普通雙模式。
2.支持飛拍模式測量，測量效率提升5~10倍。
3.融入中圖閃測儀的拼接測量功能，發揮綜合優勢。
可更換RGB表光、獨立升降表光
1.可更換RGB表光和白色表光，適應多種復雜顏色和材料表面。
2.表光可獨立升降，更好的觀察樣品表面。
3.支持六環八分區表面光、透射光、同軸光分段編程控制。
自動測量，批量更快
1.程序匹配工件坐標系，自動執行測量流程。
2.支持CAD圖紙和Gerber圖紙導入，坐標系匹配測量。
3、CNC固定坐標系模式下，可快速精確地進行批量測量。

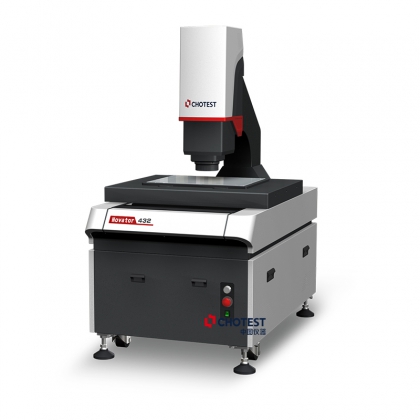

| 型號 | Novator432 | |
|
行程范圍 |
X(mm) |
400 |
|
Y(mm) |
300 | |
|
Z(mm) |
200 | |
| 圖像傳感器 |
高清彩色工業攝像機 |
|
| 顯示器 | 24英寸 LCD顯示器（1920×1080） | |
| 鏡頭 | 13.3X電動連續變倍 | |
| 放大倍率 | 光學放大0.6~8.0X;影像放大17~232X | |
|
3D掃描成像測量 |
Z向測量范圍 | 5mm |
| 掃描寬度 | 30mm | |
| 掃描速度 | 10~80mm/s | |
| 支持飛拍測量模式 | 支持 | |
| 支持導航相機 | 支持 | |
| 外形尺寸 | 860*1350*1670 | |
| 儀器重量 | 650 | |
| 承重 | 25 | |
如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
3D影像儀采用高精度光學成像技術和計算機數字處理技術，能夠快速、準確地獲取三維物體表面形態信息，并進行精密的尺寸、角度等多項測量數據的分析和處理。在制造、建筑、醫療、航空航天等各個領域都有廣泛應用，成為提高生產效率和產品質量的重要保障。
Novator二次元影像測量儀適用于所有精密測量的應用領域，如機械、電子、儀器、五金、塑料等行業。尤其是全自動影像測量儀在測量一些弱邊緣特征(如過渡曲線、圓角加工等)時能完成自動抓取，在保證精度的前提下，可以自動抓取產品的邊界和表面，測量效率更高。
光源一致校準，切換倍率時軟件自動補償光源亮度，使得切換之后仍然正常觀察。
Novator系列影像儀將傳統影像測量與激光測量掃描技術相結合，支持頻閃照明和飛拍功能，1-2S自動聚焦速度快，處理去毛刺、弱邊界等復雜邊界提取能力強，可進行高速測量，并融入中圖閃測儀的拼接測量功能，結合可獨立升降和可更換RGB光源，可適應更多復雜工件表面，同時測量效率提升5~10倍。
|
|
|
|
|
|
|
|
