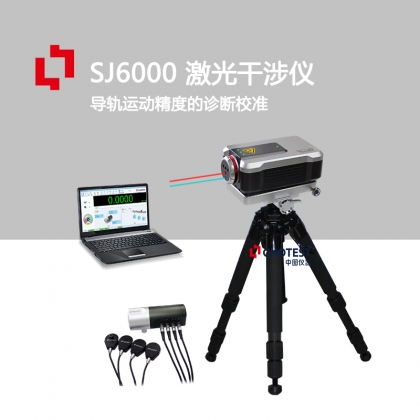

中圖儀器機床激光干涉儀SJ6000集光、機、電、計算機等技術于一體，采用激光雙縱模熱穩頻技術，可實現高精度、抗擾力強、長期穩定性好的激光頻率輸出。
機床激光干涉儀SJ6000具有測量精度高、測量范圍大、測量速度快、高測速下分辨率高等優點，結合不同的光學鏡組，可實現線性測長、角度、直線度、垂直度、平行度、平面度等幾何參量的高精度測量。
SJ6000激光干涉儀系統具有豐富的模塊化組件，可根據具體測量需求而選擇不同的組件。主要鏡組如下圖所列，依次為線性鏡組、角度鏡組、直線度鏡組、垂直度鏡組、平面度鏡組、自動精密轉臺。
主要鏡組圖
其中，線性鏡組為標配，由線性干涉鏡、線性反射鏡和夾緊孔座構成?？蓾M足線性位移設備的定位精度、重復定位精度、反向間隙的測量與分析，以及反向間隙修正和螺距補償。
線性測量（線性軸位置精度測量的簡稱）配置主要由SJ6000主機、EC20環境補償單元、線性鏡組、SJ6000靜態測量軟件等組件構成，可滿足0~80m范圍內的線性測量。其中，線性測量包括定位精度測量、重復定位精度測量和設備反向間隙測量等。
線性鏡組可以針對不同方向的運動軸而搭建相應的測量光路，如下圖：
水平軸的線性測量示意圖
垂直軸的線性測量示意圖
SJ6000靜態測量軟件可以將線性測量結果生成誤差補償表，該表涵蓋了各個測量點的補償值，運動控制系統制造商允許通過修改運動軸的補償值來消除該運動軸的位置誤差，精確的補償，可以有效地降低運動軸的位置誤差。
線性測量中目標位置的數據采集有基于位置的目標采集和基于時間的目標采集兩種方式，普遍采用基于位置的目標采集方式，即：被測運動軸需設定若干個等距的定位點，當運動軸移動到設定的定位點時，需設置停留時間，以供SJ6000測量軟件進行當前點的數據采集。
機床激光干涉儀SJ6000廣泛應用于機床、三坐標、機器人、3D打印設備、自動化設備、線性位移平臺、精密機械設備、精密檢測儀器等領域的線性測量。
在SJ6000激光干涉儀動態測量軟件配合下，可實現線性位移、角度和直線度的動態測量與性能檢測，以及進行位移、速度、加速度、振幅與頻率的動態分析，如振動分析、絲桿導軌的動態特性分析、驅動系統的響應特性分析等。
（1）可實現線性、角度、直線度、垂直度、平行度、平面度、回轉軸等幾何參量的高精密測量；
（2）可檢測數控機床、三坐標測量機等精密運動設備其導軌的線性定位精度、重復定位精度等，以及導軌的俯仰角、扭擺角、直線度、垂直度等；
（3）可實現對機床回轉軸的測量與校準；
（4）可根據用戶設定的補償方式自動生成誤差補償表，為設備誤差修正提供依據；
（5）具有動態測量與分析功能，包括位移分析、速度分析、加速度分析、振幅和頻率分析等，可進行振動分析、絲桿導軌的動態特性分析、驅動系統的響應特性分析等；
（6）支持手動或自動進行環境補償。
（1）友好的人機界面；
（2）豐富的應用功能模塊；
（3）向?qū)降牟僮髁鞒蹋?/p>
（4）簡潔化的記錄管理；
（5）支持中文、英文和俄文界面；
（6）支持企業專屬模板定制。
| 穩頻精度 | 0.05ppm |
| 動態采集頻率 | 50 kHz |
| 預熱時間 | ≤ 6分鐘 |
| 工作溫度范圍 | (0~40)℃ |
| 存儲溫度范圍 | (-20~70)℃ |
| 環境濕度 | (0~95)%RH |
| 線性測量距離 | (0~80)m (無需遠距離線性附件) |
| 線性測量精度 | 0.5ppm (0~40)℃ |
| 角度軸向量程 | (0~15)m |
| 角度測量精度 | ±(0.02%R+0.1+0.024M)″ |
| 平面度軸向量程 | (0~15)m |
| 平面度測量精度 | ±(0.2%R+0.02M2)μm (R為顯示值，單位：μm；M為測量距離，單位：m) |
| 直線度軸向量程 | 短距離(0.1~4.0)m;長距離(1.0~20.0)m |
| 直線度測量精度 | 短距離±(0.5+0.25%R+0.15M2) μm長距離±(5.0+2.5%R+0.015M2) μm |
| 垂直度軸向量程 | 短距離(0.1～3.0)m;長距離(1.0～15.0)m |
| 垂直度測量精度 | 短距離±(2.5+0.25%R+0.8M)μm/m;長距離±(2.5+2.5%R+0.08M)μm/m |
平面度測量配置需求：平面度鏡組＋角度鏡組
平行度測量配置需求：依據軸向量程范圍，選擇相應直線度鏡組即可
短垂直度測量(0.1~3.0)m配置需求：短直線度鏡組＋垂直度鏡組
長垂直度測量(1.0~20.0)m配置需求：長直線度鏡組＋垂直度鏡組
直線度附件：主要應用于Z軸的直線度測量和垂直度測量
懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。
