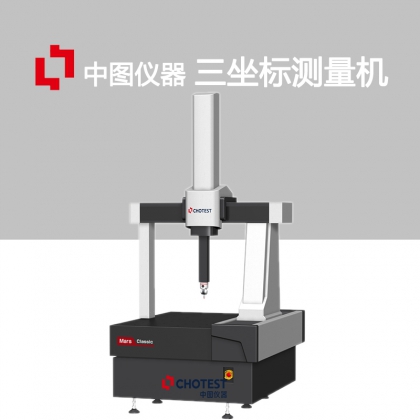

中圖儀器Mars三次元三坐標測量機是一種高精度的測量設備，可以測量復雜物體的形狀、尺寸和位置等幾何參數。任何形狀都是由空間點組成的，所有的幾何量測量都可以歸結為空間點的測量，因此用三坐標進行空間點坐標的精確采集，是評定任何幾何形狀的基礎。

中圖三次元三坐標測量機支持觸發探測系統，能夠?qū)Ω鞣N零部件的尺寸、形狀及相互位置關系進行檢測。支持中圖Power DMIS、Rational DMIS、ARCOCAD等測量軟件，支持中圖Alpha系列控制器、Pantec控制器、雷尼紹UCC控制器等。



主要特點

1.三軸均采用低熱膨脹系數的花崗巖導軌，機器具有良好的溫度適應性，抗時效變形能力。

2.環抱式氣浮布局，使機器在高效穩定運行的同時保持高精度。

3.關鍵部件一體鑄造成型，重量輕，強度高，提升機器精度及運動平穩性。

4.Z軸采用柔性平衡系統，降低摩擦阻力，提高Z軸運動精度。

5.采用高精度、高分辨光柵尺，確保機器高精度和長時間穩定。

6.高剛性傳動方式，保證機器傳動的平穩性和剛性。

7.開放式的工作臺面，具備良好的承載能力，以及開闊的測量視野。

8.氣壓檢測安全裝置，時刻監測Z軸不因斷氣而下墜，確保測座測頭使用安全。



中圖儀器三坐標測量機采用的測量技術和精密的傳感器，結合精密的機械結構和溫度補償系統，精度高、重復性優。不管是復雜的三維形狀還是細微的尺寸差異，每一次測量都能達到微米級精度，實現對產品質量的嚴格把控。Mars三次元三坐標測量機，控制器、測頭測座、軟件全自主研發，安全可控。由于不同行業和領域的測量需求各不相同，國產三坐標測量機功能的研發和應用也可以根據具體情況進行定制和改進，國產化品牌本地化生產和供應鏈管理降低了生產和運營成本，使產品價格更具競爭力，而且性能同樣可靠，提供了高性價比的選擇。



測控部分

測控部分的配置可以根據需求進行選擇不同的型號和品牌。

1、控制器

中圖Alpha系列控制器，是中圖自主研發的三坐標控制器，可以匹配中圖自己研發的測頭測座系統和主機系統。

性能特點：

全閉環直流伺服電機驅動控制技術，具有優異的伺服跟隨控制能力；

固態電子開關設計，無大功率繼電器，具有更小的體積和沖擊電流，更高的可靠性；

同步PWM控制技術和共模抑制設計，環路響應快，驅動效率高，發熱低；

微秒級速度前瞻軌跡規劃算法，實現高效平滑運動和高空間運動重復性；

控制器符合I++標準，能兼容市面上的主流測量軟件。

2、測座

ACH100T全自動旋轉測座為中圖儀器自主研發的自動旋轉測座，可實現測頭在A 軸和B 軸以7.5 度為增量移動，該測座具有720個可重復定位空間位置，可配置長達300mm 加長桿。精度超進口測座。

性能特點：

測座能實現A角度0-105°，B角度-180°-﹢180°的運動；

測座采用精密的6點定位，實現測座的高定位精度；

關鍵零部件采用復合材料、高強度材料；

測座通過動態防撞、靜態防撞設計，確保測座的使用安全。

3、測頭

CP100T觸發測頭為中圖儀器自主研發的機械式觸發測頭，可以在空間5個方向進行觸發受力，經過長時間的反復對比測試，性能優于同類型進口測頭。精度高，穩定性好。

4、測量軟件

Power DMIS測量軟件是中圖儀器自主研發的三坐標測量分析軟件，擁有自主可控的核心技術。該軟件支持DMIS與I++標準協議，并通過了德國PTB認證。
