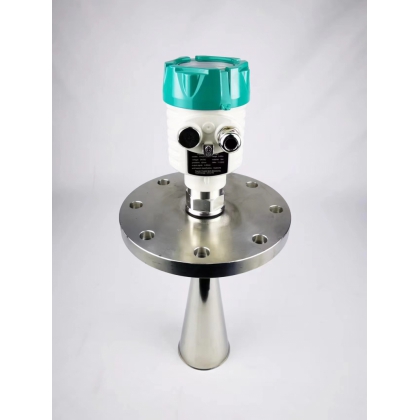

雷達物位計結構

雷達物位計通常由：微波發射器、微波接收器、接電盒、顯示界面等部分構成。由發射器發射微波信號并由接收器進行接收。接線盒給整個測量儀表提供電源和信號輸出。顯示界面顯示當前液位數據、歷史數據、預警液位等信息。

雷達物位計的原理

雷達物位計也叫微波物位計，是利用微波定位原理進行物位測量的儀表。通過微波發射器連續發射出能量波，能量波遇到障礙后發生反射，反射的能量波被微波接收器捕捉到。由于微波的傳遞速度相對固定，因此根據測量從發出微波到接收微波的時間差便可得到一個距離數據。這個數據與物位高度成負相關，因此便可以得到物位信息。后由顯示界面以數據方式顯示出物位數據或發出相應信號給其他系統。

雷達物位計參數

工作頻率：6.8GHz（低頻脈沖）；26GHz（高頻脈沖）；80-120GHz（連續調頻）

傳感器形式：導波式；棒狀天線；喇叭天線；平板天線；水滴天線；拋物面天線。

電源：24VDC兩線制；24VDC/220VAC四線制。

量程：0-100m

精度：±0.2%F.S

工作壓力：-0.1~0.6MPa（常規）-0.1~6MPa（定制）

介質溫度：≤1200℃；≤120℃（常溫）；≤260℃（中溫）；>260℃（高溫）；>550℃（定制）

輸出方式：4-20mA+HRAT；RS-485/232

防爆等級：Exd[ia]II CT6

雷達物位計的選型方法

1. 根據介質性質選型：雖然是非接觸式測量，但是如果介質存在揮發性或存在粉塵等情況就需要考慮是否需要防腐蝕材料。

2. 根據容器情況選型：主要是根據容器尺寸和形狀進行選型，當物料正常位置距離頂部距離過大時可采用導波式，縮短微波發射段距離被測介質距離。當容器形狀為球狀或其他形狀時按要求選擇其他形狀傳感器。

3. 根據使用環境選型：主要是針對高溫高壓防震防雷擊等特殊工況進型特殊選型。

4. 根據信號輸出形式選型：有4-20mA+HART型和RS-485/232型

雷達物位計的注意事項

1. 受微波原理限制，微波在高介電常數介質中的衰減速度較大。比如測量容器內有石墨粉塵、水蒸氣等干擾介質時，對測量精度和測量距離有較大影響。

2. 頂安裝式雷達物位計需注意避免微波發射或接受口被污漬堵塞。

3. 被測介質介電常數需大于1.5。否則會影響測量精度。

4. 應注意雷達物位計安裝接口的尺寸和安裝方式，安裝結束后應檢查接口處密封是否完好。
