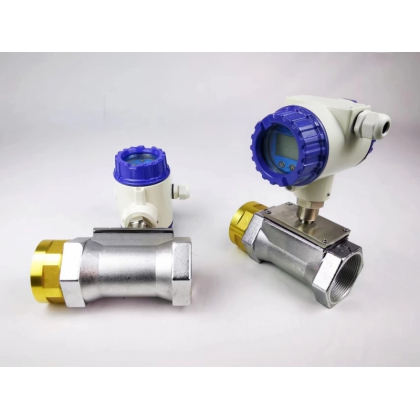

渦輪流量計的結構

渦輪流量計屬于接觸式流量計，它由示數儀表、渦輪葉片、測量管段等部分構成。液體流進渦輪引起葉片轉動，轉動速度由機械計數或電磁方式接受。由示數儀表顯示出瞬時流量數據累計流量等數據。

渦輪流量計工作原理

渦輪流量計屬于速度式流量計的一種，其工作原理為：流動流體的動力驅使渦輪葉片旋轉，其旋轉速度與體積流量近似成比例，通過流量計的流體體積示值是以渦輪葉輪轉數為基準。轉數通過機械式計數或電磁方式計數，電磁計數通過令渦輪葉片切割磁場的方式產生脈沖電流，電流被接收后形成計數。


北方 衛生型氣體渦輪流量計  流量?jī)x表供應 新聞

渦輪流量計參數

公稱口徑：DN4-DN200（管段式）；DN300-DN1000（插入式）

測量介質：液體；氣體

安裝方式：螺紋安裝；法蘭安裝；卡箍安裝（衛生型）

工作溫度：-40~350°C

工作壓力：≤25MPa

電源：12VDC；24VDC；220VAC；3.6V鋰電池

精度：±0.5%；±1.0%；±1.5%F.S

輸出信號：三線制電壓脈沖；二線制電流輸出

通訊：HART協議；RS485

防爆等級：Exd[ia]II CT6

渦輪流量計特點

1.壓力損失小，葉輪具有防腐功能，耐腐蝕，適用于酸堿溶液。

2.容易維修，有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，內部清洗簡單。

3.有較強抗磁干擾和振動能力、性能可靠、壽命長下限流速低,測量范圍寬，

4.現場顯示型液晶屏顯示清晰直觀，功耗低，3V鋰電池供電可連續運行5年以上，屏顯示方便的人機界面實現，以標準485形式進行數據傳輸。


北方 衛生型氣體渦輪流量計  流量?jī)x表供應 新聞

渦輪流量計選型方式

1.對直管段的要求：流量計必須水平安裝在管道上（管道傾斜在5以內），安裝時流量計軸線應與管道軸線同心，流向要一致。 流量計上游管道長度應有不小于2D的等徑直管段，如果安裝場所充許建議上游直管段為20D、下游為5D。

2.對配管的要求：流量計安裝點的上下游配管的內徑與流量計內徑相同。

3.對外部環境的要求：流量計盡可能安裝在室內，必須要安裝在室外時，一定要采用防曬、防雨.防雷措施，以免影響使用壽命。

4.對介質中含有雜質的要求：為了保證流量計的使用壽命，應在流量計的直管段前安裝過濾器。

5.安裝場所：流量計應安裝在便于維修，無強電磁干擾與熱輻射的場所
