熱式流量計的結構

熱式流量計是一種用于氣體流量測量的儀表，它通常由兩個溫度傳感器、測量管段、控制儀表等部分構成。其中兩個溫度傳感器分別位于測量管段的兩端，位于上游的溫度傳感器還附加一個加熱器用于加熱被測介質。

熱式流量計工作原理

熱式流量計采用熱擴散原理，熱式流量計有兩個溫度傳感器被置于介質中時，其中一個傳感器被加熱到環境溫度以上的的溫度，另一個溫度傳感器用于感應介質溫度。介質流速增加，介質帶走的熱量增多，兩個溫度傳感器的溫度差將隨介
河北管段式熱式質量流量計  流量儀表供應 新聞


熱式流量計參數

公稱口徑：DN25-DN200（管段式）；DN100-DN1600（插入式）

本體材質：304；316L

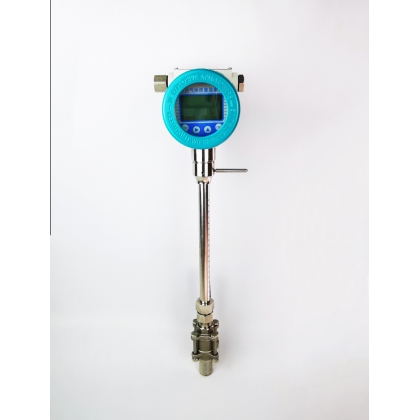

安裝方式：插入式；法蘭式

測量介質：氣體

工作溫度：-40~200°C

工作壓力：≤2MPa（＞2.0MPa協議供貨）

電源：24VDC；220VAC

精度：±1.0%；±1.5%F.S

輸出信號：4-20mA；脈沖輸出

補償方式：溫壓補償

通訊：HART協議；RS485

防爆等級：Exd[ia]II CT6

熱式流量計的特點

熱式流量計的特點在于其測量范圍內有一個閾值。閾值之內兩個溫度傳感器之間的溫度差隨著流速變大而變大，當超過閾值后會出現流量越大而溫差越小的情況。

河北管段式熱式質量流量計  流量儀表供應 新聞


熱式流量計選型方式

1.根據測量管道尺寸選擇：根據測量管道選擇相應直徑的儀表。當超出管段式測量范圍時選購插入式測量儀表。

2.根據信號輸出形式選擇：分為4~20mA和脈沖輸出型號，按照控制系統或者轉接系統適用的信號選擇。
