熱式流量計的結構

熱式流量計是一種用于氣體流量測量的儀表，它通常由兩個溫度傳感器、測量管段、控制儀表等部分構成。其中兩個溫度傳感器分別位于測量管段的兩端，位于上游的溫度傳感器還附加一個加熱器用于加熱被測介質。

熱式流量計工作原理

熱式流量計采用熱擴散原理，熱式流量計有兩個溫度傳感器被置于介質中時，其中一個傳感器被加熱到環境溫度以上的的溫度，另一個溫度傳感器用于感應介質溫度。介質流速增加，介質帶走的熱量增多，兩個溫度傳感器的溫度差將隨介質的流速變化而變化，根據溫度差與介質流速的比例關系，可得出流體的流量。

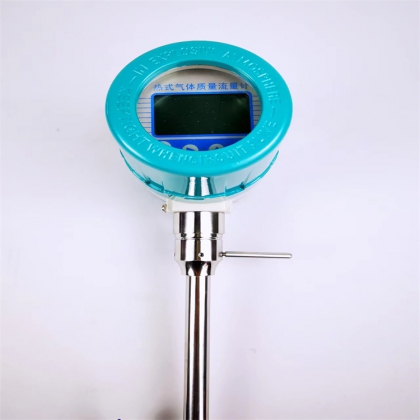

管段式熱式質量流量計  流量儀表生產廠家 新聞

熱式流量計參數

公稱口徑：DN25-DN200（管段式）；DN100-DN1600（插入式）

本體材質：304；316L

安裝方式：插入式；法蘭式

測量介質：氣體

工作溫度：-40~200°C

工作壓力：≤2MPa（＞2.0MPa協議供貨）

電源：24VDC；220VAC

精度：±1.0%；±1.5%F.S

輸出信號：4-20mA；脈沖輸出

補償方式：溫壓補償

通訊：HART協議；RS485

防爆等級：Exd[ia]II CT6

熱式流量計的特點

熱式流量計的特點在于其測量范圍內有一個閾值。閾值之內兩個溫度傳感器之間的溫度差隨著流速變大而變大，當超過閾值后會出現流量越大而溫差越小的情況。

熱式流量計選型方式

1.根據測量管道尺寸選擇：根據測量管道選擇相應直徑的儀表。當超出管段式測量范圍時選購插入式測量儀表。

2.根據信號輸出形式選擇：分為4~20mA和脈沖輸出型號，按照控制系統或者轉接系統適用的信號選擇。


管段式熱式質量流量計  流量儀表生產廠家 新聞

熱式流量計注意事項

1.安裝前應確認安裝管段是否符合安裝要求，如果條件允許應準備旁路以便檢修。

2.注意對接接口尺寸與管道內徑是否符合，內徑不匹配可能會影響流量測量結果。

3.在選型時應注意確認預計測量范圍與儀表的適用范圍，儀表運行在測量范圍的1/2~3/4處時相對運行周期更長。

4.熱式流量計具有安裝方向，安裝需前確定安裝方向與管道內氣體流動方向一致。
